Componentes
COMPONENTES

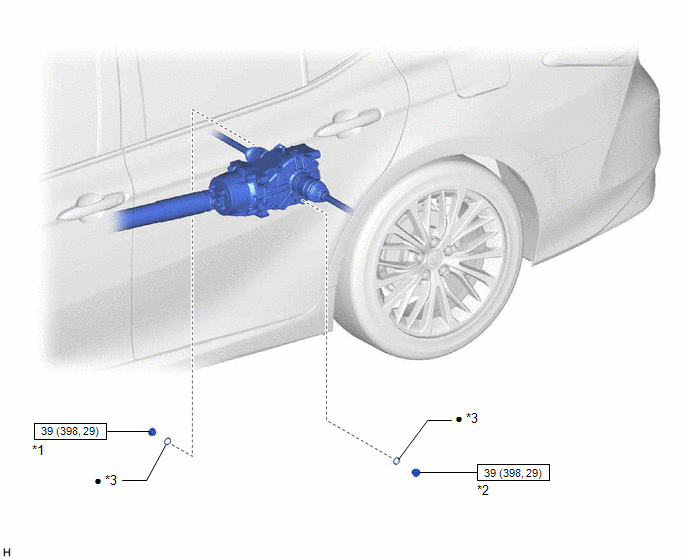

ILUSTRACIÓN
*1 | TAPÓN DE LLENADO DEL DIFERENCIAL TRASERO |
*2 | TAPÓN DE DRENAJE DEL DIFERENCIAL TRASERO |
*3 | JUNTA |
- | - |
![]() |
N*m (kgf*cm, pi.*lbf): Par de apriete especificado |
● | Pieza no reutilizable |
SustituciÓn
SUSTITUCIÓN
PROCEDIMIENTO
1. DRENE EL ACEITE DEL DIFERENCIAL
(a) Coloque el vehículo sobre una superficie nivelada.

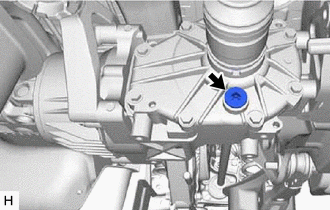

(b) Retire el tapón de llenado y la junta del diferencial trasero con una llave hexagonal de cubo de 10 mm. |
|
(c) Utilice una llave hexagonal de cubo de 10 mm para extraer la junta y el tapón de drenaje del diferencial trasero. |
|
(d) Vacíe el aceite del diferencial.
(e) Coloque el tapón de drenaje del diferencial trasero y una junta nueva.
Torque:
39 N·m {398 kgf·cm, 29 ft·lbf}
2. AGREGUE ACEITE DE DIFERENCIAL
(a) Añada aceite de engranaje diferencial genuino de Toyota LT SAE 75W-85 API GL-5 o equivalente. |
|

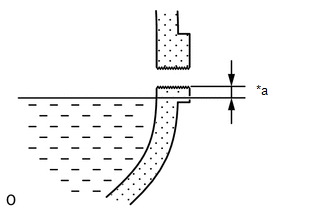

(b) Vierta aceite en el conjunto del soporte del diferencial trasero de modo que el nivel de aceite esté a una distancia de entre 0 y 5 mm (de 0 a 0.196 pulg.) de la parte inferior de la abertura del tapón de llenado.
AVISO:
Una cantidad de aceite deficiente o en exceso puede causar problemas.
Viscosidad recomendada:
SAE 75W-85
Grado estándar del aceite:
Aceite de engranaje diferencial original de Toyota LT API GL-5 o equivalente
Capacidad estándar de aceite de diferencial:
De 0.45 a 0.55 litros (de 0.48 a 0.58 US qts, de 0.40 a 0.48 Imp. qts)
(c) Espere unos 5 minutos y compruebe que el nivel de aceite no haya cambiado. |
|
(d) Instale una nueva junta y el tapón de llenado del diferencial trasero con una llave hexagonal de cubo de 10 mm.
Torque:
39 N·m {398 kgf·cm, 29 ft·lbf}
(e) Conduzca el vehículo y vuelva a comprobar el nivel de aceite. Si es necesario, añada aceite del diferencial.
