Componentes
COMPONENTES

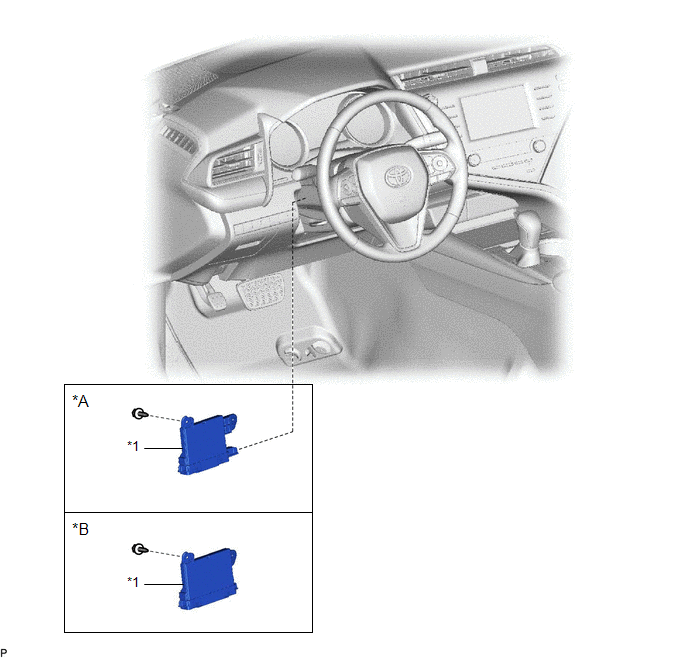

ILUSTRACION
|
*A | Sin calefaccion de los asientos | *B |
Con calefaccion de los asientos |
|
*1 | CONJUNTO DEL AMPLIFICADOR DEL AIRE ACONDICIONADO |
- | - |
ExtracciOn
EXTRACCION
PROCEDIMIENTO
1. EXTRAIGA EL PEDAL DEL ACELERADOR
Para A25A-FKS:
Haga clic aqui .gif)
Para 2GR-FKS:
Haga clic aqui
2. EXTRAIGA EL CONJUNTO DEL AMPLIFICADOR DEL AIRE ACONDICIONADO
| (a) Desenganche todas las abrazaderas. |
|

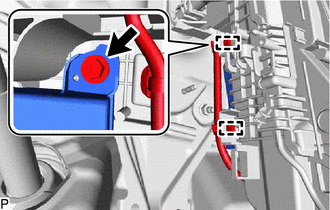

(b) Extraiga el tornillo.

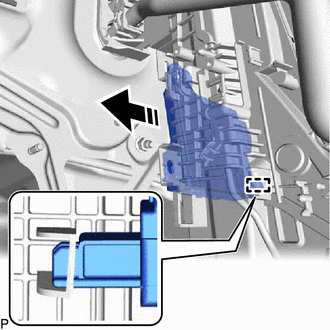

(c) Desenganche la guia como se muestra en la ilustracion.
.png) |
Extraiga en esta direccion |

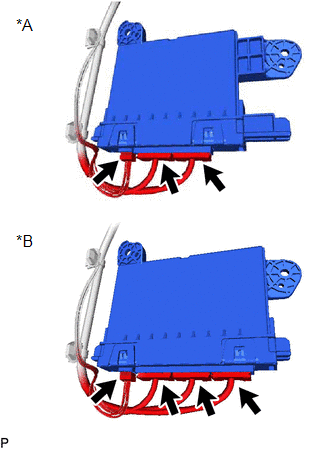

| (d) Desconecte los conectores para extraer el conjunto del amplificador del aire acondicionado. |
|
InstalaciOn
INSTALACION
PROCEDIMIENTO
1. INSTALE EL CONJUNTO DEL AMPLIFICADOR DEL AIRE ACONDICIONADO
(a) Conecte todos los conectores.

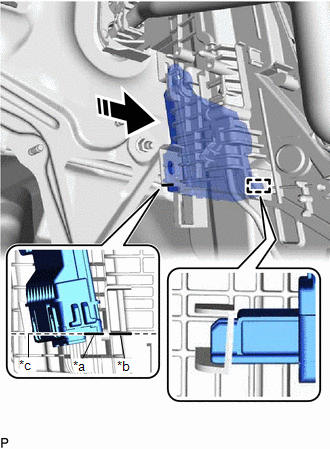

(b) Alinee la parte inferior del conjunto del amplificador del aire acondicionado con el saliente del conjunto de la unidad del acondicionador de aire y enganche la guia, tal como se muestra en la ilustracion.
|
*a | Parte inferior del conjunto del amplificador del aire acondicionado |
|
*b | Saliente del conjunto de la unidad de aire acondicionado |
|
*c | Alinear |
.png) |
Instalar en esta direccion |

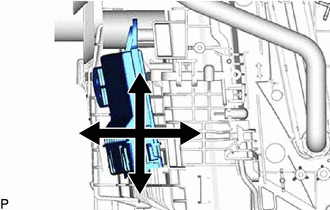

| (c) Mueva el conjunto del amplificador del aire acondicionado en la direccion que se muestra en la ilustracion, para verificar que la guia este bien enganchada. |
|
(d) Instale el conjunto del amplificador del aire acondicionado con el tornillo.
(e) Enganche todas las abrazaderas.
2. INSTALE EL PEDAL DEL ACELERADOR
Para A25A-FKS:
Haga clic aqui
.gif)
Para 2GR-FKS:
Haga clic aqui
