InformaciÓn General
INFORMACIÓN GENERAL
DESCRIPCIÓN GENERAL
(a) Este manual ha sido elaborado conforme a la norma SAE J2008.
(b) Las reparaciones pueden dividirse principalmente en los 3 procesos siguientes:
(1) Diagnóstico
(2) Extracción/Instalación, Sustitución, Desmontaje/Montaje, Inspección y Ajuste
(3) Inspección final
(c) En este manual se omitieron los siguientes procedimientos. No obstante, dichos procedimientos deben llevarse a cabo.
(1) Empleo de un gato o un elevador para realizar las operaciones pertinentes.
(2) Limpieza de todas las piezas extraídas.
(3) Antes de realizar esta operación, realice una inspección visual.
PREPARACIÓN
(a) Es posible que sea necesario utilizar herramientas especiales de servicio (SST) y materiales especiales de servicio (SSM), de acuerdo con el tipo de reparación. Asegúrese de utilizar las SST y los SSM cuando sea necesario y siga correctamente el procedimiento de trabajo. En la sección "Preparación" de este manual encontrará una lista de SST y SSM.
PROCEDIMIENTOS DE REPARACIÓN
(a) Se incluirá una ilustración de los componentes debajo del título cuando sea necesario.
(b) Se incluirá información sobre las piezas no reutilizables, las áreas que necesitan engrase, las piezas prerrecubiertas y las especificaciones acerca de los pares de apriete en las ilustraciones de despiece.

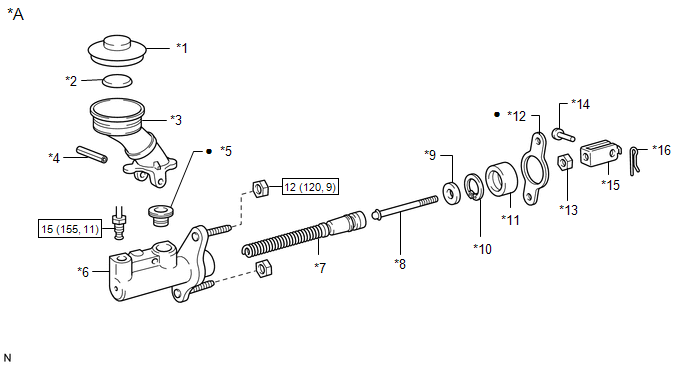

*A | Ejemplo |
- | - |
*1 | TAPA DEL FILTRO |
*2 | FLOTADOR |
*3 | DEPÓSITO |
*4 | PASADOR ELÁSTICO RANURADO |
*5 | OJAL |
*6 | CILINDRO |
*7 | PISTÓN |
*8 | VARILLA DE EMPUJE |
*9 | ARANDELA |
*10 | ANILLO DE RETENCIÓN |
*11 | FUNDA |
*12 | JUNTA |
*13 | CONTRATUERCA |
*14 | PASADOR DE HORQUILLA |
*15 | HORQUILLA |
*16 | CLIP |
![]() |
N*m (kgf*cm, lbf*pi.): par de apriete especificado |
● | Pieza no reutilizable |
(c) Las especificaciones acerca de los pares de apriete, las zonas de engrase y las piezas no reutilizables aparecen fácilmente identificadas en cada procedimiento.
OBSERVACIÓN:
Existen casos en lo que dicha información solo puede explicarse a través de una ilustración. En estos casos, la información sobre los pares de apriete, aceite y otros datos aparecen en la ilustración.
(d) Solo se describen elementos con puntos claves en el texto. Los procedimientos a llevar a cabo y otros detalles se explican a través de ilustraciones al lado del texto. Tanto el texto como las ilustraciones vienen acompañados de avisos y valores estándar.
Ilustración | Procedimiento a seguir y dónde realizarlo |
Título de la tarea | Trabajo a llevar a cabo |
Texto explicativo |
|
(e) A veces, se utilizan ilustraciones de modelos de vehículos similares. En estos casos, los detalles mínimos pueden ser diferentes a los del vehículo real.
(f) Se detallan los procedimientos paso a paso.
ESPECIFICACIONES DE SERVICIO
(a) Las especificaciones vienen escritas en negrita en todo el manual. También puede acceder a ellas en la sección "Especificaciones".
DEFINICIONES DE TÉRMINOS
ADVERTENCIA | Cabe la posibilidad de que usted u otras personas se lesionen. |
AVISO | Cabe la posibilidad de que se dañen los componentes en reparación. |
AYUDA | Proporciona información adicional que le ayudará a realizar las reparaciones. |
SISTEMA INTERNACIONAL DE UNIDADES
(a) Las unidades utilizadas en este manual cumplen con las normas del Sistema Internacional de Unidades (SI UNIT). También se proporcionan otras unidades del sistema métrico y del inglés.
Torque:
30 N·m {306 kgf·cm, 22 ft·lbf}
ExtracciÓn
EXTRACCIÓN PRECAUCIÓN / AVISO / OBSERVACIÓN
A continuación, se muestran los procedimientos necesarios (ajuste, calibración, inicialización o registro) que deben realizarse después de que se hayan sustituido las piezas durante la extracción/ins ...
Componentes
COMPONENTES ILUSTRACIÓN
*1 BATERÍA
*2 TERMINAL NEGATIVO DE LA BATERÍA
*3 TERMINAL POSITIVO DE LA BATERÍA
*4 ABRAZADERA DE LA BATERÍA NO. 2
*5 TAPA DEL TERMINAL DE LA BATERÍA
- -
Par de apriete para "Zonas principales que im ...
Actuador del relé de la luz de freno atascado en la posición OFF (C13807F)
DESCRIPCIÓN Consulte el DTC C13807E. Haga clic aquí
No. de DTC Detection Item
Condición de detección de DTC
Área afectada C13807F
Actuador del relé de la luz de freno atascado en la posición OFF
Cuando la tensión del terminal +BS se encuentra entre 10&nb ...
