DESCRIPCION
En este circuito, el conjunto del compresor con polea (solenoide del compresor)*1 o el conjunto del compresor del enfriador (solenoide del compresor)*2 reciben senales de demanda de compresion del refrigerante desde el conjunto del amplificador del aire acondicionado.
Basandose en esta senal, el conjunto del compresor con polea (solenoide del compresor)*1 o el conjunto del compresor del enfriador (solenoide del compresor)*2 cambian la cantidad de salida del compresor.
|
No. de DTC | Detection Item | Condicion de deteccion de DTC | Area afectada | Memoria |
|---|---|---|---|---|
|
B1451 | Circuito del solenoide del compresor |
Circuito abierto o cortocircuito en el solenoide del compresor |
| - |
DIAGRAMA DE CABLEADO

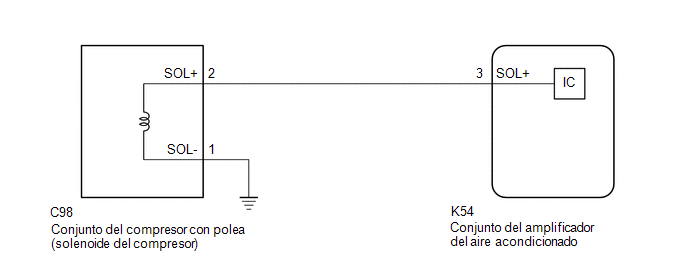

para A25A-FKS

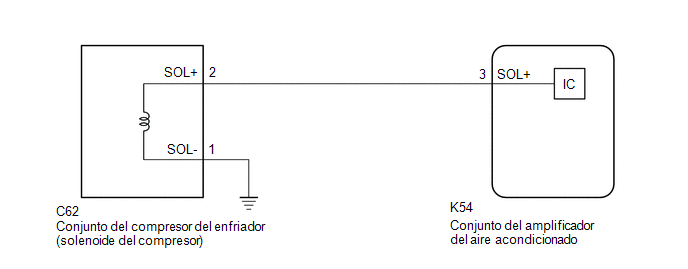

para 2GR-FKS
PROCEDIMIENTO
|
1. | CONFIRME EL MODELO |
Resultado:
|
Resultado | Vaya a |
|---|---|
|
para A25A-FKS | A |
|
para 2GR-FKS | B |
| B | .gif) | IR AL PUNTO 4 |
|
|
2. | INSPECCIONE EL CONJUNTO DEL AMPLIFICADOR DEL AIRE ACONDICIONADO |
|
*a | Vista delantera del conector del mazo de cables (Al conjunto del compresor con polea (solenoide del compresor)) |
(a) Desconecte el conector C98 del conjunto del compresor con polea (solenoide del compresor).
(b) Conecte un osciloscopio al terminal C98-2 (SOL+) y a la masa de la carroceria y compruebe la forma de onda.
OK:
La forma de onda es similar a la mostrada en la ilustracion.
|
Elemento | Contenido |
|---|---|
|
Ajuste de la herramienta |
5 V/DIV., 500 ?s./DIV. |
|
Estado |
|
| OK | | SUSTITUYA EL CONJUNTO DEL COMPRESOR CON POLEA (SOLENOIDE DEL COMPRESOR) Haga clic aqui |
|
|
3. | INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL COMPRESOR CON POLEA (SOLENOIDE DEL COMPRESOR) - CONJUNTO DEL AMPLIFICADOR DEL AIRE ACONDICIONADO) |
(a) Desconecte el conector K54 del conjunto del amplificador del aire acondicionado.
(b) Mida la resistencia segun los valores de la siguiente tabla.
Resistencia estandar:
|
Conexion del tester | Condicion | Condicion especificada |
|---|---|---|
|
C98-2 (SOL+) - K54-3 (SOL+) |
Siempre | Inferior a 1 ? |
| C98-2 (SOL+) o K54-3 (SOL+) - Otros terminales y masa de la carroceria | Siempre |
10 k? o superior |
| OK | | SUSTITUYA EL CONJUNTO DEL AMPLIFICADOR DEL AIRE ACONDICIONADO |
| NG | | REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR |
|
4. | INSPECCIONE EL CONJUNTO DEL AMPLIFICADOR DEL AIRE ACONDICIONADO |
|

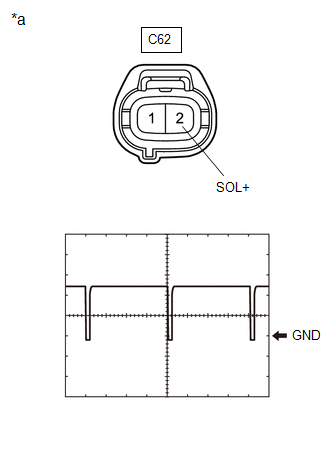

*a | Vista delantera del conector del mazo de cables (Al conjunto del compresor del enfriador (solenoide del compresor)) |
(a) Desconecte el conector del conjunto del compresor del enfriador C62 (solenoide del compresor).
(b) Conecte un osciloscopio al terminal C62-2 (SOL+) y a la masa de la carroceria y compruebe la forma de onda.
OK:
La forma de onda es similar a la mostrada en la ilustracion.
|
Elemento | Contenido |
|---|---|
|
Ajuste de la herramienta |
5 V/DIV., 500 ?s./DIV. |
|
Estado |
|
| OK | | SUSTITUYA EL CONJUNTO DEL COMPRESOR DEL ENFRIADOR (SOLENOIDE DEL COMPRESOR) Haga clic aqui |
|
|
5. | INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL COMPRESOR DEL ENFRIADOR (SOLENOIDE DEL COMPRESOR) - CONJUNTO DEL AMPLIFICADOR DEL AIRE ACONDICIONADO) |
(a) Desconecte el conector K54 del conjunto del amplificador del aire acondicionado.
(b) Mida la resistencia segun los valores de la siguiente tabla.
Resistencia estandar:
|
Conexion del tester | Condicion | Condicion especificada |
|---|---|---|
|
C62-2 (SOL+) - K54-3 (SOL+) |
Siempre | Inferior a 1 ? |
| C62-2 (SOL+) o K54-3 (SOL+) - Otros terminales y masa de la carroceria | Siempre |
10 k? o superior |
| OK | | SUSTITUYA EL CONJUNTO DEL AMPLIFICADOR DEL AIRE ACONDICIONADO |
| NG | | REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR |
