COMPONENTES
ILUSTRACION
|
*1 | CONJUNTO DEL CINTURON DE SEGURIDAD EXTERIOR DEL ASIENTO TRASERO CENTRAL |
*2 | CONJUNTO DEL COJIN DEL ASIENTO TRASERO |
|
*3 | GANCHO DE BLOQUEO DEL COJIN DEL ASIENTO TRASERO |
*4 | CONJUNTO DEL CINTURON DE SEGURIDAD INTERIOR DEL ASIENTO TRASERO DERECHO |
|
*5 | ARANDELA |
- | - |
.png) |
Par de apriete para "Zonas principales que implican el rendimiento basico del vehiculo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) | ? |
Pieza no reutilizable |

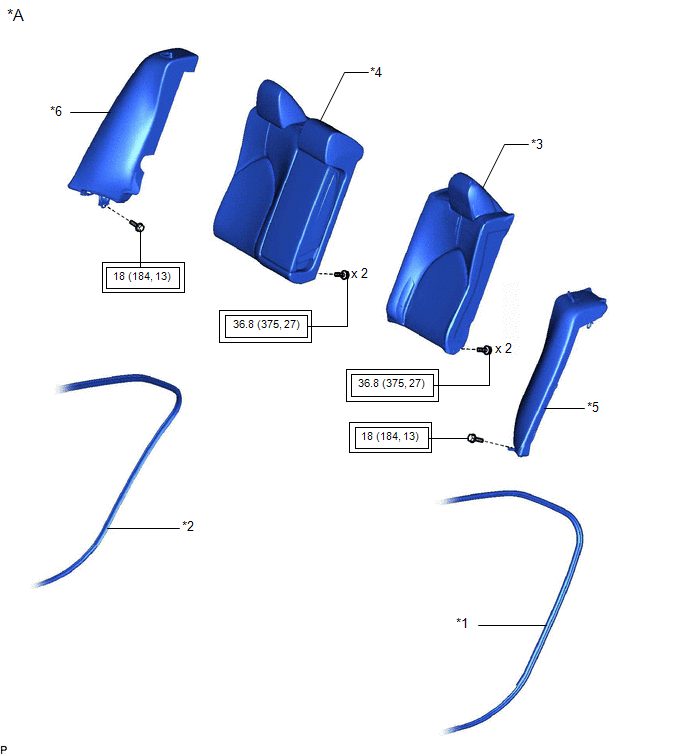

ILUSTRACION
|
*A | Sin reposacabezas extraible | - |
- |
| *1 |
BANDA PROTECTORA DE GUARNICION DE LA ABERTURA DE LA PUERTA TRASERA IZQUIERDA | *2 | BANDA PROTECTORA DE GUARNICION DE LA ABERTURA DE LA PUERTA TRASERA DERECHA |
|
*3 | CONJUNTO DEL RESPALDO DEL ASIENTO TRASERO IZQUIERDO |
*4 | CONJUNTO DEL RESPALDO DEL ASIENTO TRASERO DERECHO |
|
*5 | CONJUNTO DEL RESPALDO DEL ASIENTO TRASERO IZQUIERDO |
*6 | CONJUNTO DEL RESPALDO TRASERO DERECHO |
|
|
Par de apriete para "Zonas principales que implican el rendimiento basico del vehiculo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) | - |
- |

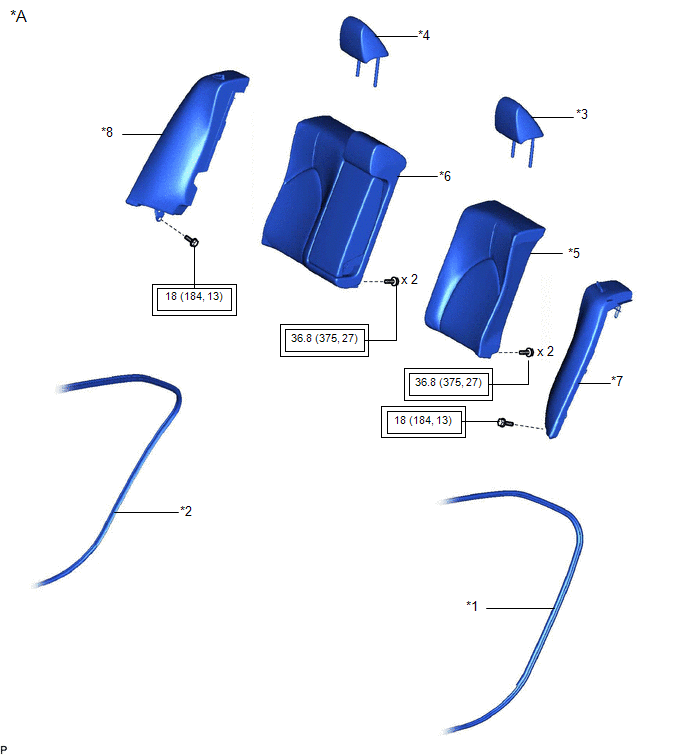

ILUSTRACION
|
*A | Con reposacabezas extraible | - |
- |
| *1 |
BANDA PROTECTORA DE GUARNICION DE LA ABERTURA DE LA PUERTA TRASERA IZQUIERDA | *2 | BANDA PROTECTORA DE GUARNICION DE LA ABERTURA DE LA PUERTA TRASERA DERECHA |
|
*3 | CONJUNTO DEL REPOSACABEZAS DEL ASIENTO TRASERO IZQUIERDO |
*4 | CONJUNTO DEL REPOSACABEZAS DEL ASIENTO TRASERO DERECHO |
|
*5 | CONJUNTO DEL RESPALDO DEL ASIENTO TRASERO IZQUIERDO |
*6 | CONJUNTO DEL RESPALDO DEL ASIENTO TRASERO DERECHO |
|
*7 | CONJUNTO DEL RESPALDO LATERAL DEL ASIENTO TRASERO IZQUIERDO |
*8 | CONJUNTO DEL RESPALDO TRASERO DERECHO |
|
|
Par de apriete para "Zonas principales que implican el rendimiento basico del vehiculo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) | - |
- |
ILUSTRACION
|
*A | Para el lado izquierdo | *B |
Para el lado derecho |
|
*1 | CONJUNTO DEL AIRBAG DEL ASIENTO TRASERO IZQUIERDO |
*2 | CONJUNTO DEL AIRBAG DEL ASIENTO TRASERO DERECHO |
|
*3 | GUIA DEL CINTURON DE SEGURIDAD DE HOMBRO DEL ASIENTO TRASERO IZQUIERDO |
*4 | GUIA DEL CINTURON DE SEGURIDAD DE HOMBRO DEL ASIENTO TRASERO DERECHO |
|
*5 | SUBCONJUNTO DE LA FUNDA DEL RESPALDO DEL ASIENTO TRASERO IZQUIERDO |
*6 | SUBCONJUNTO DE LA FUNDA DEL RESPALDO DEL ASIENTO TRASERO DERECHO |
|
*7 | FUNDA DEL RESPALDO LATERAL DEL ASIENTO TRASERO CON ALMOHADILLA |
*8 | SUBCONJUNTO DEL BASTIDOR DEL RESPALDO LATERAL DEL ASIENTO TRASERO IZQUIERDO |
|
*9 | SUBCONJUNTO DEL BASTIDOR DEL RESPALDO LATERAL DEL ASIENTO TRASERO DERECHO |
*10 | ALMOHADILLA DEL RESPALDO LATERAL DEL ASIENTO TRASERO IZQUIERDO |
|
*11 | ALMOHADILLA DEL RESPALDO LATERAL DEL ASIENTO TRASERO DERECHO |
- | - |
|
|
Par de apriete para "Zonas principales que implican el rendimiento basico del vehiculo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) | ? |
Pieza no reutilizable |

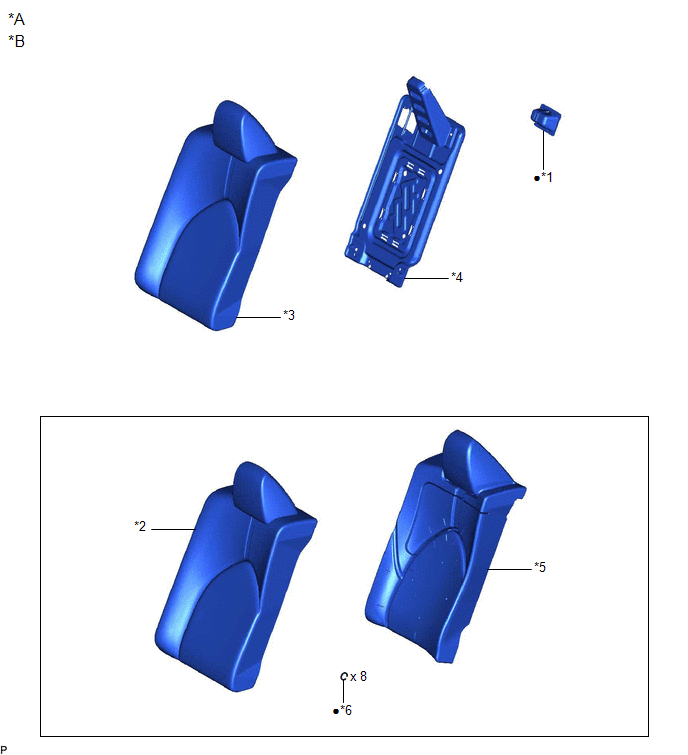

ILUSTRACION
|
*A | Sin reposacabezas extraible | *B |
Para el lado izquierdo |
|
*1 | BISEL DE BLOQUEO SUPERIOR DEL RESPALDO DEL ASIENTO TRASERO |
*2 | FUNDA DEL RESPALDO DEL ASIENTO TRASERO DE TIPO INDIVIDUAL |
|
*3 | FUNDA DEL RESPALDO DEL ASIENTO TRASERO DE TIPO INDIVIDUAL CON ALMOHADILLA |
*4 | SUBCONJUNTO DEL BASTIDOR DEL RESPALDO DEL ASIENTO TRASERO IZQUIERDO |
|
*5 | ALMOHADILLA DEL RESPALDO DEL ASIENTO TRASERO DE TIPO INDIVIDUAL |
*6 | ANILLO ABIERTO |
|
? | Pieza no reutilizable | - |
- |

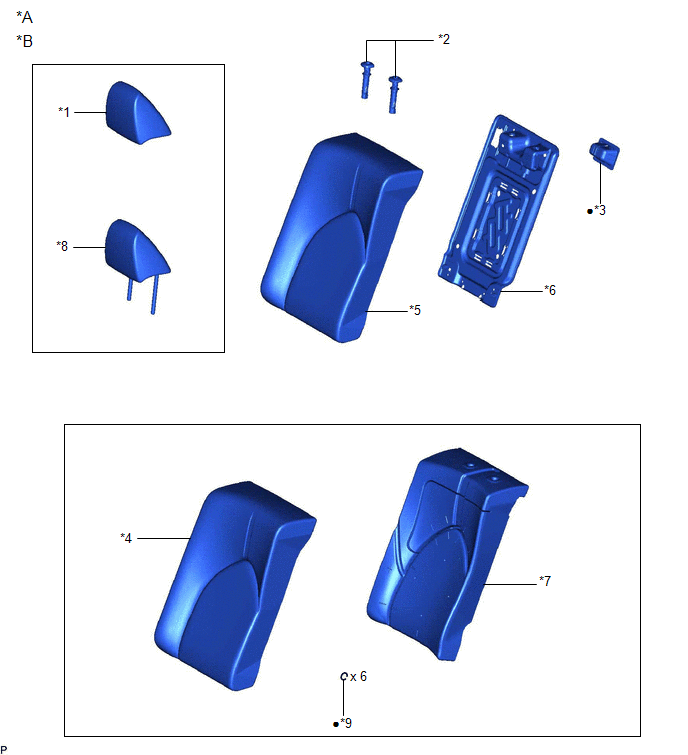

ILUSTRACION
|
*A | Con reposacabezas extraible | *B |
Para el lado izquierdo |
|
*1 | CUBIERTA DEL REPOSACABEZAS DEL ASIENTO TRASERO |
*2 | SOPORTE DEL REPOSACABEZAS DEL ASIENTO TRASERO |
|
*3 | BISEL DE BLOQUEO SUPERIOR DEL RESPALDO DEL ASIENTO TRASERO |
*4 | FUNDA DEL RESPALDO DEL ASIENTO TRASERO DE TIPO INDIVIDUAL |
|
*5 | FUNDA DEL RESPALDO DEL ASIENTO TRASERO DE TIPO INDIVIDUAL CON ALMOHADILLA |
*6 | SUBCONJUNTO DEL BASTIDOR DEL RESPALDO DEL ASIENTO TRASERO IZQUIERDO |
|
*7 | ALMOHADILLA DEL RESPALDO DEL ASIENTO TRASERO DE TIPO INDIVIDUAL |
*8 | SUBCONJUNTO DE LA ALMOHADILLA DEL REPOSACABEZAS DEL ASIENTO TRASERO |
|
*9 | ANILLO ABIERTO |
- | - |
|
? | Pieza no reutilizable | - |
- |

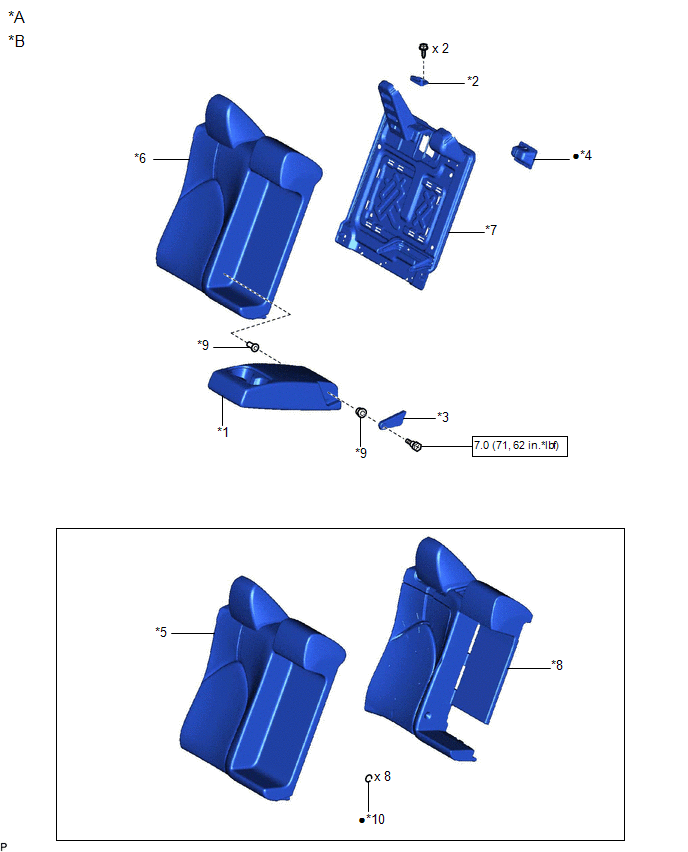

ILUSTRACION
|
*A | Sin reposacabezas extraible | *B |
Para el lado derecho |
|
*1 | CONJUNTO DEL REPOSABRAZOS CENTRAL DE LOS ASIENTOS TRASEROS |
*2 | GUIA DEL CINTURON DE SEGURIDAD DE HOMBRO CENTRAL DEL ASIENTO TRASERO |
|
*3 | CUBIERTA DE LA BISAGRA DEL RESPALDO DEL ASIENTO TRASERO |
*4 | BISEL DE BLOQUEO SUPERIOR DEL RESPALDO DEL ASIENTO TRASERO |
|
*5 | FUNDA DEL RESPALDO DEL ASIENTO TRASERO DE TIPO INDIVIDUAL |
*6 | FUNDA DEL RESPALDO DEL ASIENTO TRASERO DE TIPO INDIVIDUAL CON ALMOHADILLA |
|
*7 | SUBCONJUNTO DEL BASTIDOR DEL RESPALDO DEL ASIENTO TRASERO DERECHO |
*8 | ALMOHADILLA DEL RESPALDO DEL ASIENTO TRASERO DE TIPO INDIVIDUAL |
|
*9 | CASQUILLO |
*10 | ANILLO ABIERTO |
.png) |
N*m (kgf*cm, lbf*pi.): par de apriete especificado |
? | Pieza no reutilizable |

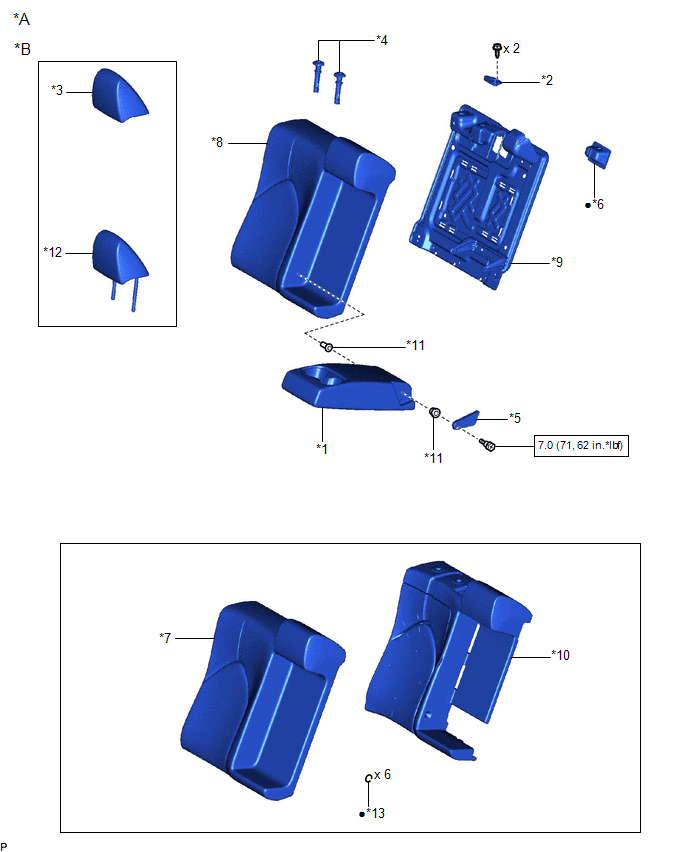

ILUSTRACION
|
*A | Con reposacabezas extraible | *B |
Para el lado derecho |
|
*1 | CONJUNTO DEL REPOSABRAZOS CENTRAL DE LOS ASIENTOS TRASEROS |
*2 | GUIA DEL CINTURON DE SEGURIDAD DE HOMBRO CENTRAL DEL ASIENTO TRASERO |
|
*3 | CUBIERTA DEL REPOSACABEZAS DEL ASIENTO TRASERO |
*4 | SOPORTE DEL REPOSACABEZAS DEL ASIENTO TRASERO |
|
*5 | CUBIERTA DE LA BISAGRA DEL RESPALDO DEL ASIENTO TRASERO |
*6 | BISEL DE BLOQUEO SUPERIOR DEL RESPALDO DEL ASIENTO TRASERO |
|
*7 | FUNDA DEL RESPALDO DEL ASIENTO TRASERO DE TIPO INDIVIDUAL |
*8 | FUNDA DEL RESPALDO DEL ASIENTO TRASERO DE TIPO INDIVIDUAL CON ALMOHADILLA |
|
*9 | SUBCONJUNTO DEL BASTIDOR DEL RESPALDO DEL ASIENTO TRASERO DERECHO |
*10 | ALMOHADILLA DEL RESPALDO DEL ASIENTO TRASERO DE TIPO INDIVIDUAL |
|
*11 | CASQUILLO |
*12 | SUBCONJUNTO DE LA ALMOHADILLA DEL REPOSACABEZAS DEL ASIENTO TRASERO |
|
*13 | ANILLO ABIERTO |
- | - |
|
|
N*m (kgf*cm, pi.*lbf): Par de apriete especificado |
? | Pieza no reutilizable |

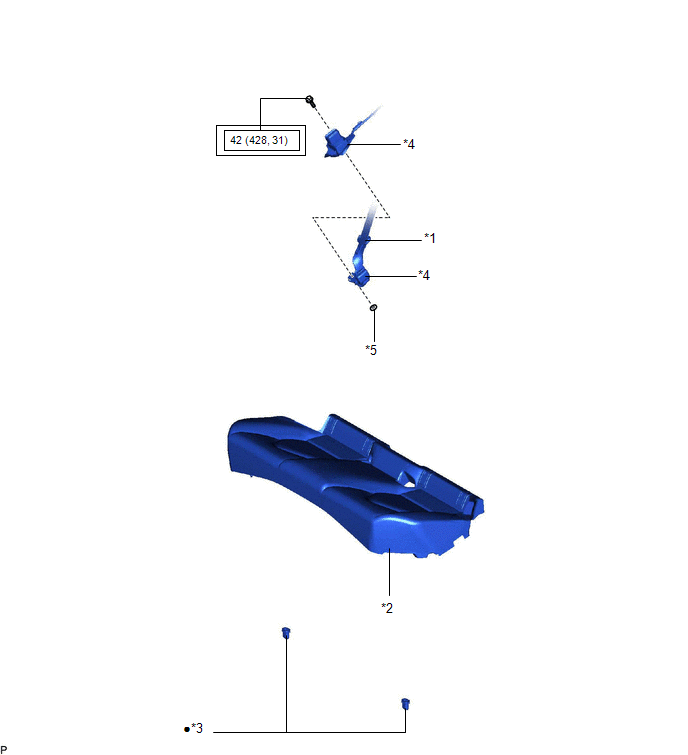

ILUSTRACION
|
*1 | FUNDA DEL COJIN DEL ASIENTO TRASERO DE TIPO BANCO |
*2 | CUBIERTA DE LA BASE DEL ASIENTO DE SUJECION PARA NINOS |
|
*3 | CUBIERTA DEL ASIENTO DE SUJECION PARA NINOS |
*4 | SUBCONJUNTO DE LA ALMOHADILLA DEL COJIN DEL ASIENTO TRASERO |
|
*5 | ANILLO ABIERTO |
- | - |
|
? | Pieza no reutilizable | - |
- |
