COMPONENTES

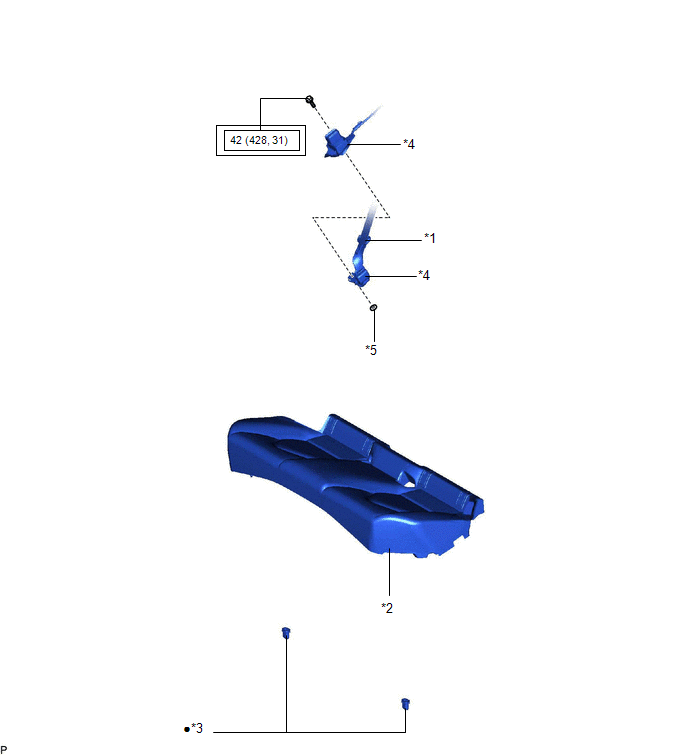

ILUSTRACIÓN
|
*1 | CONJUNTO DEL CINTURÓN DE SEGURIDAD EXTERIOR DEL ASIENTO TRASERO CENTRAL |
*2 | CONJUNTO DEL COJÍN DEL ASIENTO TRASERO |
|
*3 | GANCHO DE BLOQUEO DEL COJÍN DEL ASIENTO TRASERO |
*4 | CONJUNTO DEL CINTURÓN DE SEGURIDAD INTERIOR DEL ASIENTO TRASERO DERECHO |
|
*5 | ARANDELA |
- | - |
.png) |
Par de apriete para "Zonas principales que implican el rendimiento básico del vehículo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) |
● | Pieza no reutilizable |

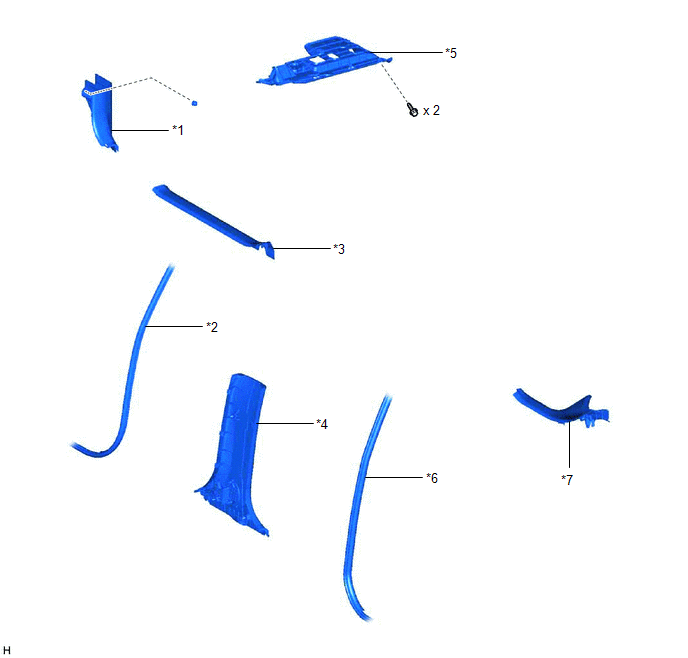

ILUSTRACIÓN
|
*1 | SUBCONJUNTO DE LA GUARNICIÓN LATERAL IZQUIERDA DEL CUBRETABLEROS |
*2 | BANDA PROTECTORA DE LA GUARNICIÓN DE LA ABERTURA DE LA PUERTA DELANTERA IZQUIERDA |
|
*3 | ESTRIBO DE LA PUERTA DELANTERA IZQUIERDA |
*4 | EMBELLECEDOR IZQUIERDO DEL MONTANTE CENTRAL INFERIOR |
|
*5 | SUBCONJUNTO DE LA CUBIERTA INFERIOR DEL PANEL DE INSTRUMENTOS NO. 1 |
*6 | BANDA PROTECTORA DE LA GUARNICIÓN DE LA ABERTURA DE LA PUERTA TRASERA IZQUIERDA |
|
*7 | ESTRIBO DE LA PUERTA TRASERA IZQUIERDA |
- | - |

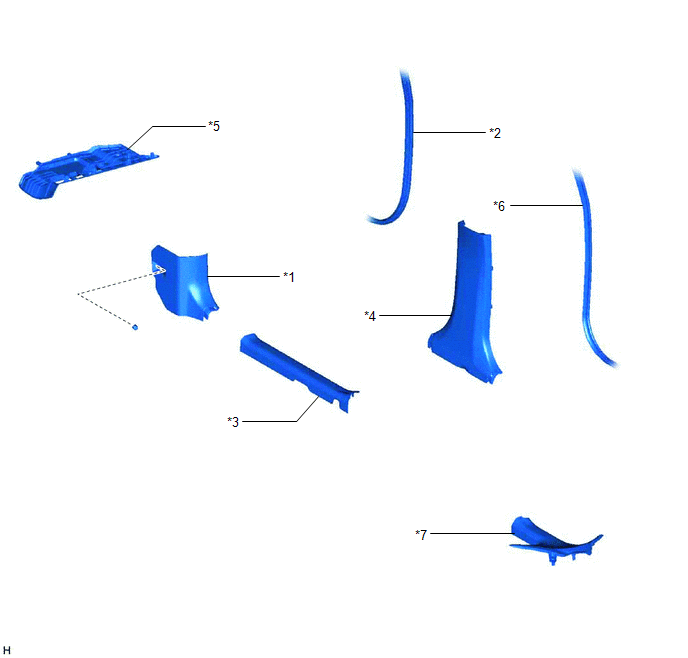

ILUSTRACIÓN
|
*1 | SUBCONJUNTO DE LA GUARNICIÓN LATERAL DERECHA DEL CUBRETABLEROS |
*2 | BANDA PROTECTORA DE LA GUARNICIÓN DE LA ABERTURA DE LA PUERTA DELANTERA DERECHA |
|
*3 | ESTRIBO DE LA PUERTA DELANTERA DERECHA |
*4 | EMBELLECEDOR DEL MONTANTE CENTRAL INFERIOR DERECHO |
|
*5 | SUBCONJUNTO DE LA CUBIERTA INFERIOR DEL PANEL DE INSTRUMENTOS NO. 2 |
*6 | BANDA PROTECTORA DE LA GUARNICIÓN DE LA ABERTURA DE LA PUERTA TRASERA DERECHA |
|
*7 | ESTRIBO DE LA PUERTA TRASERA DERECHA |
- | - |

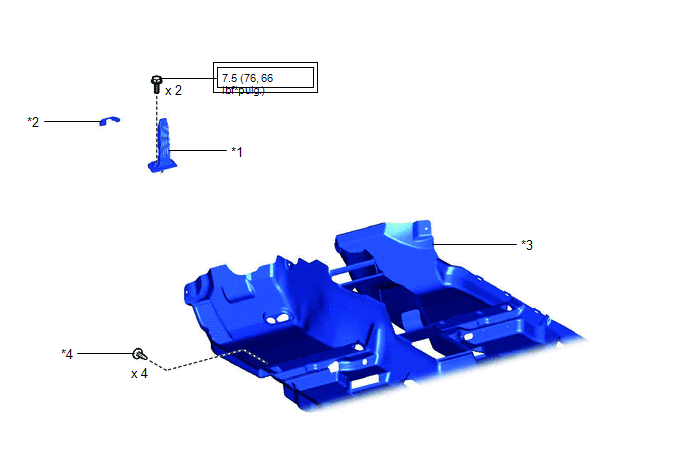

ILUSTRACIÓN
|
*1 | PEDAL DEL ACELERADOR |
*2 | ALMOHADILLA DEL PEDAL DEL ACELERADOR |
|
*3 | CONJUNTO DE LA MOQUETA DEL SUELO DELANTERO |
*4 | CLIP DE MOQUETA DEL SUELO DELANTERO |
|
|
Par de apriete para "Zonas principales que implican el rendimiento básico del vehículo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) |
- | - |

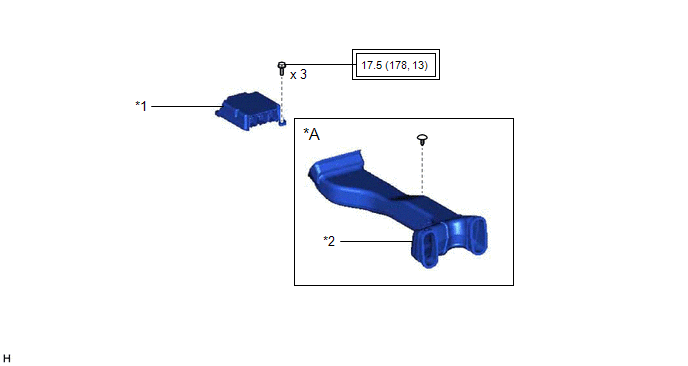

ILUSTRACIÓN
|
*A | Para tipo doble |
- | - |
|
*1 | CONJUNTO DEL SENSOR DEL AIRBAG |
*2 | CONDUCTO DE LA CAJA DE LA CONSOLA NO. 1 |
|
|
Par de apriete para "Zonas principales que implican el rendimiento básico del vehículo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) |
- | - |
