COMPONENTES

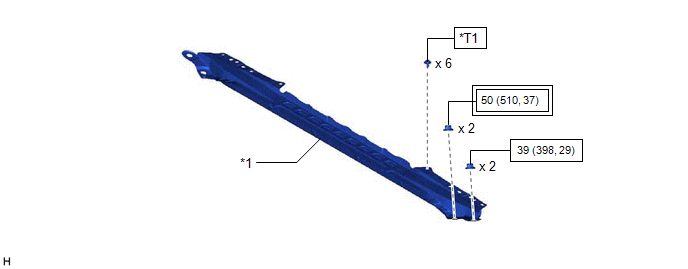

ILUSTRACION
|
*1 | SUBCONJUNTO CENTRAL SUPERIOR DEL REFUERZO DE LA SUSPENSION DELANTERA |
- | - |
 |
Par de apriete para "zonas principales relacionadas con el rendimiento basico del vehiculo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) |
.png) |
N*m (kgf*cm, lbf*pi.): par de apriete especificado |
|
*T1 | Perno de color negro: 8.0 N*m (82 kgf*cm, 71 lbf*pulg.) Perno de color plateado: 8.9 N*m (91 kgf*cm, 79 lbf*pulg.) |
- | - |

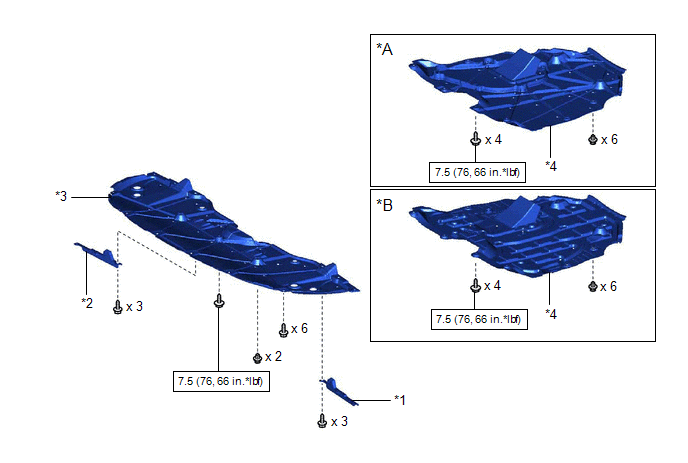

ILUSTRACION
|
*A | fabricado por TMC |
*B | Fabricado por TMMK |
|
*1 | ALMOHADILLA DE EXTENSION DEL ??ARCO DE LA RUEDA DELANTERA IZQUIERDA |
*2 | ALMOHADILLA DE EXTENSION DEL ??ARCO DE LA RUEDA DELANTERA DERECHA |
|
*3 | CUBIERTA INFERIOR DEL MOTOR N? 1 |
*4 | CONJUNTO DE LA CUBIERTA INFERIOR DEL MOTOR NO. 2 |
|
|
N*m (kgf*cm, lbf*pi.): Par de apriete especificado |
- | - |

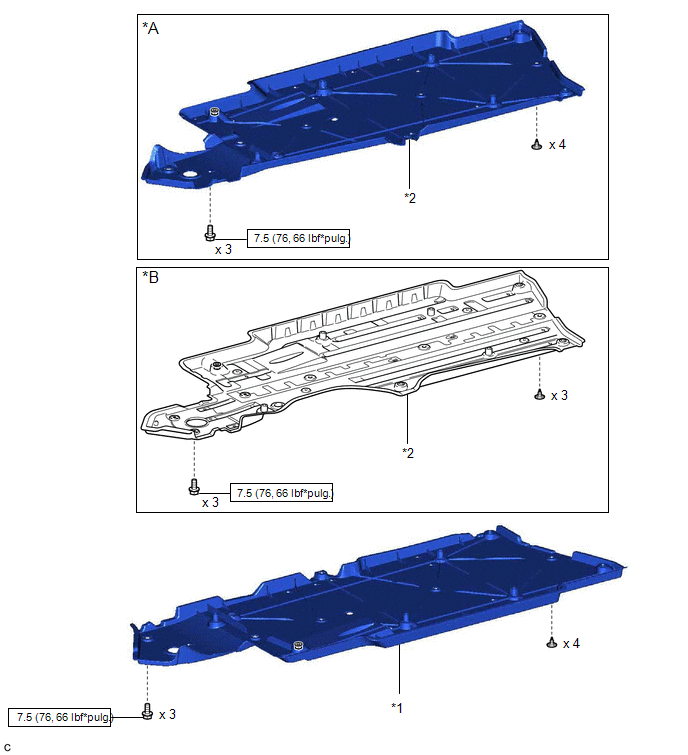

ILUSTRACION
|
*A | para 2WD |
*B | para AWD |
|
*1 | CUBIERTA IZQUIERDA DEL PISO DELANTERO |
*2 | CUBIERTA DERECHA DEL PISO DELANTERO |
|
|
N*m (kgf*cm, lbf*pi.): par de apriete especificado |
- | - |

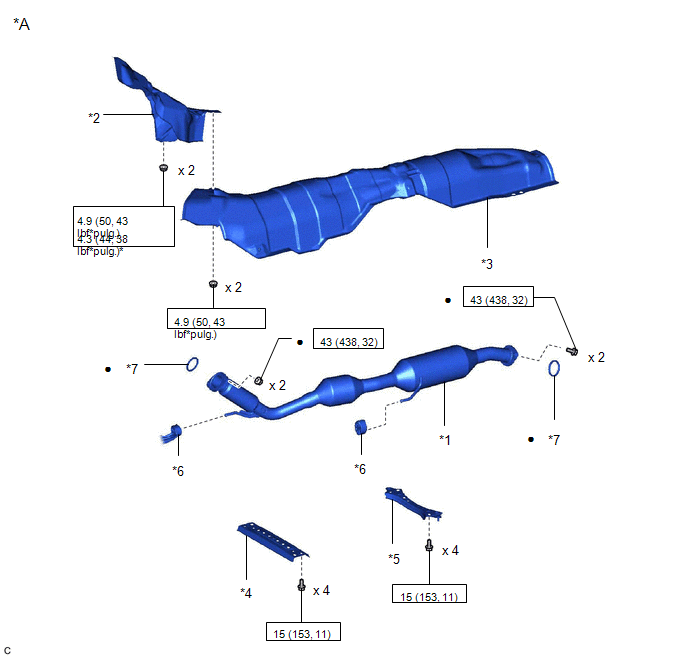

ILUSTRACION
|
*A | Para 2WD |
- | - |
|
*1 | CONJUNTO DELANTERO DEL TUBO DE ESCAPE (TWC: catalizador trasero) |
*2 | AISLANTE TERMICO DEL PISO DELANTERO SUPERIOR No. 1 |
|
*3 | AISLANTE TERMICO INFERIOR DEL PISO DELANTERO No. 1 |
*4 | REFUERZO DEL TRAVESANO DEL PISO CENTRAL |
|
*5 | REFUERZO CENTRAL DEL PISO DELANTERO |
*6 | SOPORTE DEL TUBO DE ESCAPE |
|
*7 | JUNTA |
- | - |
|
|
N*m (kgf*cm, lbf*pi.): par de apriete especificado |
* | Para utilizar con una llave de tuercas de union |
|
? | Pieza no reutilizable |
- | - |

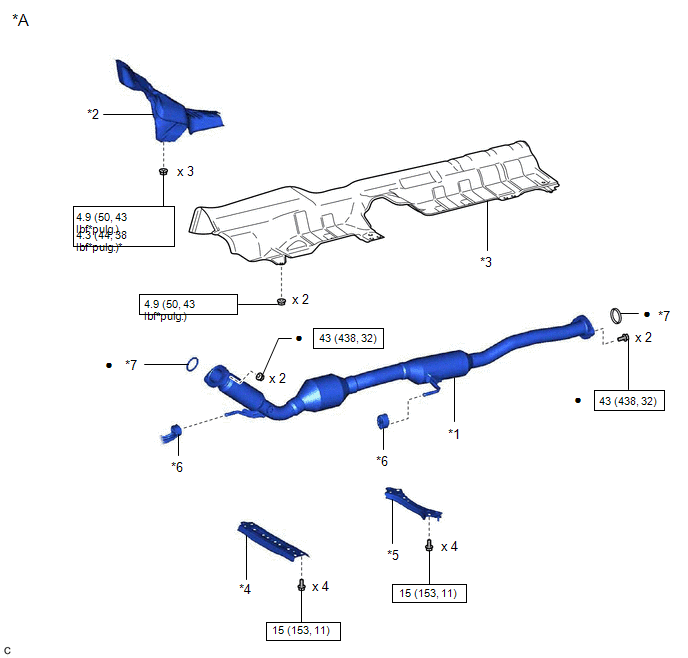

ILUSTRACION
|
*A | Para AWD |
- | - |
|
*1 | CONJUNTO DELANTERO DEL TUBO DE ESCAPE (TWC: catalizador trasero) |
*2 | AISLANTE TERMICO DEL PISO DELANTERO SUPERIOR No. 1 |
|
*3 | AISLANTE TERMICO INFERIOR DEL PISO DELANTERO No. 1 |
*4 | REFUERZO DEL TRAVESANO DEL PISO CENTRAL |
|
*5 | REFUERZO CENTRAL DEL PISO DELANTERO |
*6 | SOPORTE DEL TUBO DE ESCAPE |
|
*7 | JUNTA |
- | - |
|
|
N*m (kgf*cm, lbf*pi.): par de apriete especificado |
* | Para utilizar con una llave de tuercas de union |
|
? | Pieza no reutilizable |
- | - |

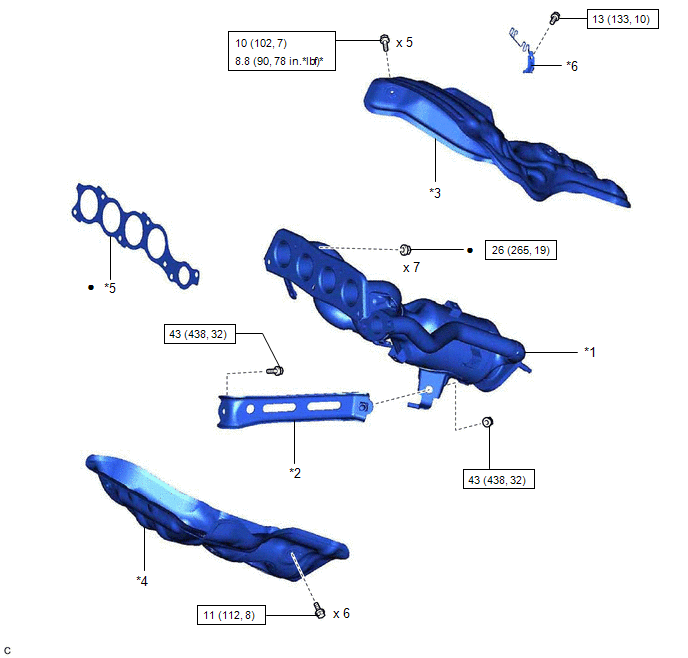

ILUSTRACION
|
*1 | COLECTOR DE ESCAPE (TWC: catalizador delantero) |
*2 | PUNTAL DEL COLECTOR |
|
*3 | AISLANTE TERMICO DEL COLECTOR DE ESCAPE NO. 1 |
*4 | AISLANTE TERMICO DEL COLECTOR DE ESCAPE NO. 2 |
|
*5 | JUNTA ENTRE COLECTOR DE ESCAPE Y CULATA |
*6 | SOPORTE DE LA ABRAZADERA DEL MAZO DE CABLES |
|
|
N*m (kgf*cm, lbf*pi.): par de apriete especificado |
* | Para utilizar con una llave de tuercas de union |
|
? | Pieza no reutilizable |
- | - |
