COMPONENTES

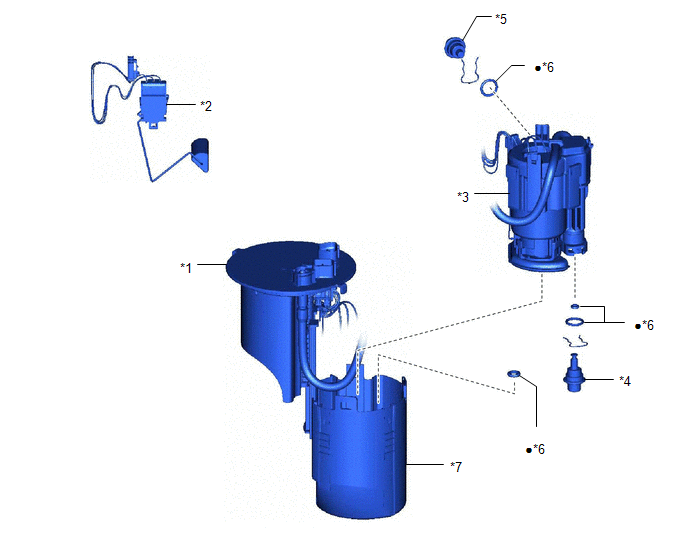

ILUSTRACION
|
*1 | SUBCONJUNTO DE LA PLACA DE ASPIRACION DE COMBUSTIBLE |
*2 | CONJUNTO DEL SENSOR DEL NIVEL DE COMBUSTIBLE |
|
*3 | FILTRO DE COMBUSTIBLE |
*4 | CONJUNTO DE LA VALVULA PRINCIPAL DE COMBUSTIBLE (para baja presion) |
|
*5 | CONJUNTO DE LA VALVULA PRINCIPAL DE COMBUSTIBLE (para alta presion) |
*6 | JUNTA TORICA |
|
*7 | DEPOSITO SECUNDARIO DE COMBUSTIBLE |
- | - |
|
? | Pieza no reutilizable |
- | - |
ExtracciOnInicializaciOn
INICIALIZACION INICIALIZACION DEL SERVOMOTOR
(a) Conecte el Techstream al DLC3. (b) Coloque el interruptor de
encendido en ON. (c) Presione el interruptor OFF. (d) Encienda
el Techstream. (e) Ingrese a los siguientes menus: Body Electrical /
Air Conditioner / Utility / Servomotor Initializat ...
InspecciOn
INSPECCION PROCEDIMIENTO 1. INSPECCIONE EL SENSOR DE LA RELACION AIRE/COMBUSTIBLE
(a) Mida la resistencia segun los valores de la siguiente tabla.
Condicion especificada:
Conexion del tester
Condicion Estado especifico
1 (HA1A) - 2 (+B)
20 °C (68 °F)
...
InstalaciOn
INSTALACION PROCEDIMIENTO
1. INSTALE EL Interruptor TRIP (a) Enganche la guia, la garra y el
clip como se muestra en la ilustracion para instalar el Interruptor TRIP.
Instalar en esta direccion 2.
INSTALE EL CONJUNTO DE LA MOLDURA DE ACABADO DEL TABLERO DE INSTRUMENTOS
Ha ...
