COMPONENTES

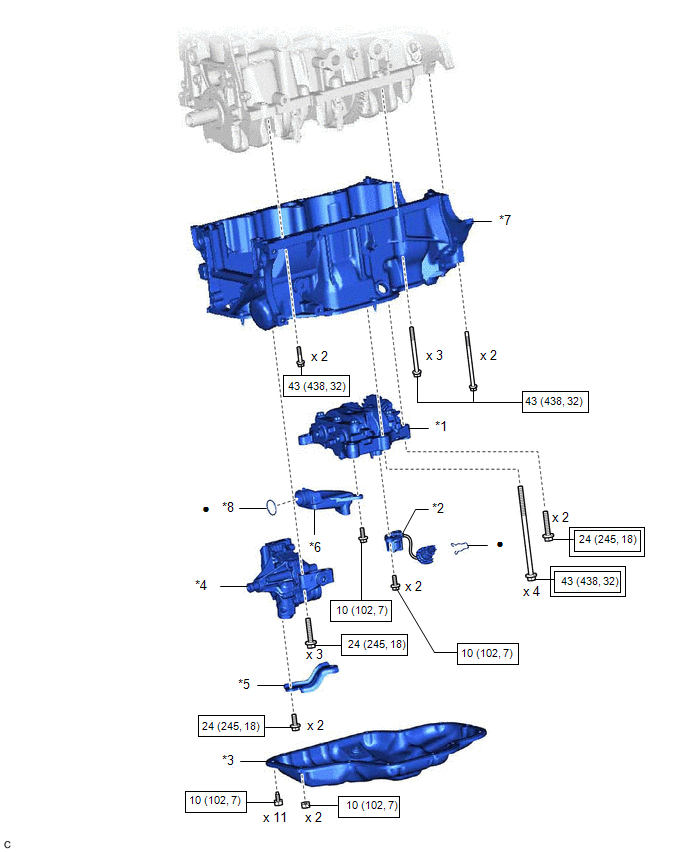

ILUSTRACIÓN
|
*1 | CONJUNTO DEL EQUILIBRADOR DEL MOTOR |
*2 | SENSOR DE NIVEL DE ACEITE DE MOTOR |
|
*3 | SUBCONJUNTO DEL CÁRTER DE ACEITE NO. 2 |
*4 | CONJUNTO DE LA BOMBA DE ACEITE |
|
*5 | SOPORTE DE LA BOMBA DE ACEITE |
*6 | SUBCONJUNTO DEL COLADOR DE ACEITE |
|
*7 | CONJUNTO DEL REFUERZO DEL CÁRTER |
*8 | JUNTA DEL COLADOR DE ACEITE |
.png) |
Par de apriete para "Zonas principales que implican el rendimiento básico del vehículo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) |
.png) |
N*m (kgf*cm, lbf*pi.): par de apriete especificado |
|
● | Pieza no reutilizable |
- | - |

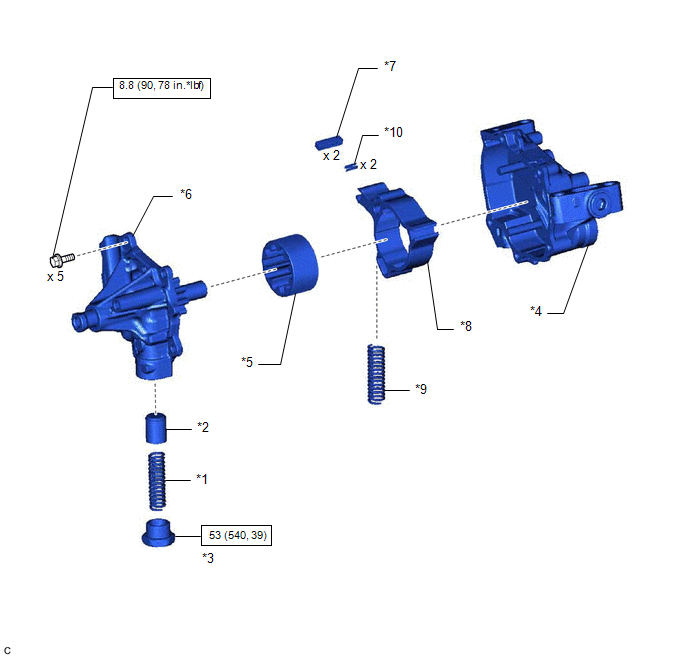

ILUSTRACIÓN
|
*1 | MUELLE DE LA VÁLVULA DE DESCARGA DE LA BOMBA DE ACEITE |
*2 | VÁLVULA DE DESCARGA DE LA BOMBA DE ACEITE |
|
*3 | TAPÓN DE LA VÁLVULA DE DESCARGA DE LA BOMBA DE ACEITE |
*4 | CUERPO DE LA BOMBA DE ACEITE |
|
*5 | ROTOR IMPULSADO DE LA BOMBA DE ACEITE |
*6 | SUBCONJUNTO DE LA TAPA DE LA BOMBA DE ACEITE |
|
*7 | PALETA DEL REGULADOR DE LA BOMBA DE ACEITE |
*8 | ANILLO DEL REGULADOR DE LA BOMBA DE ACEITE |
|
*9 | MUELLE DE LA VÁLVULA DE DESCARGA DE LA BOMBA DE ACEITE |
*10 | MUELLE DE PALETAS |
|
|
N*m (kgf*cm, lbf*pi.): Par de apriete especificado |
- | - |
