COMPROBACIÓN DEL FUNCIONAMIENTO

MEDIDAS DE PRECAUCIÓN PARA LA COMPROBACIÓN DEL FUNCIONAMIENTO

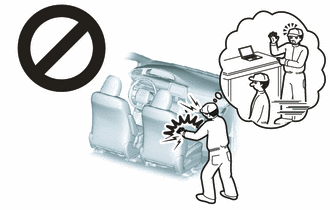

ADVERTENCIA:

Utilice el procedimiento correcto para sustituir las piezas del airbag.

INSPECCIONE EL INDICADOR DE ADVERTENCIA SRS

(a) Inspección principal

(1) Gire el interruptor de encendido a la posición ON y compruebe que se encienda el indicador de advertencia SRS.

(2) Coloque el interruptor de encendido en posición OFF. Espere al menos 2 segundos y, a continuación, coloque el interruptor de encendido en posición ON. El indicador de advertencia SRS se enciende durante, aproximadamente, 6 segundos y se lleva a cabo el diagnóstico del sistema de airbag.

AVISO:

Apague el interruptor de encendido cuando se conecte la batería.

OBSERVACIÓN:

• Si el indicador de advertencia permanece encendido unos 6 segundos o más tras colocar el interruptor de encendido en posición ON, es posible que exista una avería en el sistema de airbag SRS.
• Si el indicador de advertencia se enciende ocasionalmente unos 6 segundos o más tras colocar el interruptor de encendido en posición ON, es posible que haya un cortocircuito a +B, un cortocircuito a masa o un circuito abierto en el circuito del indicador de advertencia SRS.
• Si el indicador de advertencia se enciende después de colocar el interruptor de encendido en las posiciones OFF u ON (ACC), puede que haya una avería en el circuito de la fuente de alimentación o en el conjunto del medidor combinado.
• El indicador de advertencia SRS se apaga y luego se enciende. Este patrón de parpadeo indica una caída de tensión en la fuente de alimentación. El indicador de advertencia SRS se apaga 10 segundos después de que la tensión de la fuente de alimentación vuelva a la normalidad.

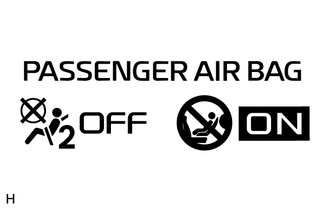

FUNCIÓN DEL INDICADOR ON/OFF DEL AIRBAG DEL PASAJERO

(a) Inspección inicial

(1) Coloque el interruptor de encendido en posición ON.

(2) El indicador ON/OFF del airbag del pasajero se enciende durante aproximadamente 4 segundos y luego se apaga alrededor de 2 segundos.

(3) Aproximadamente 6 segundos después de colocar el interruptor de encendido en posición ON, el indicador ON/OFF del airbag del pasajero señalará ON/OFF en función de las siguientes condiciones.

• *1: el sistema identifica como adulto a toda persona con el peso promedio de un adulto. Si un adulto más pequeño ocupa el asiento del pasajero delantero, puede que el sistema no lo reconozca como un adulto según el físico y la postura.
• *2: es posible que el sistema no reconozca como niño a un niño o a un niño en un sistema de sujeción para niños en función de factores como la posición del sistema de sujeción para niños o el físico y postura del niño.

OBSERVACIÓN:

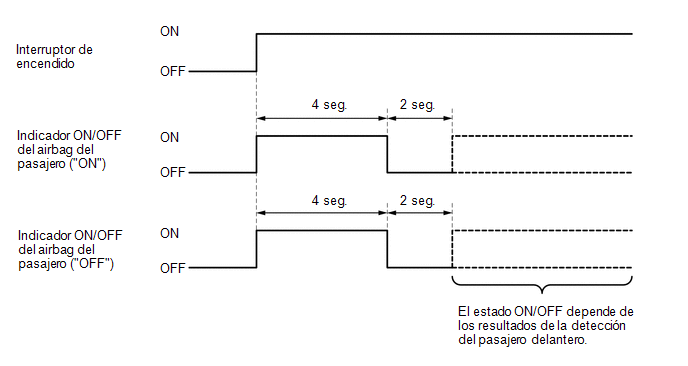

• El indicador de ON/OFF del airbag del pasajero se ilumina en función del siguiente gráfico de sincronización para comprobar el circuito del indicador luminoso.
• Cuando el sistema de clasificación de ocupantes está averiado, se encienden el indicador de advertencia SRS y el indicador ON/OFF del airbag del pasajero ("OFF"). En este caso, realice primero la localización de averías para los DTC del sistema de airbag.

INSPECCIONE EL INDICADOR ON/OFF DEL AIRBAG DEL PASAJERO

(a) Coloque el interruptor de encendido en posición ON.

(b) Compruebe que el indicador ON/OFF del airbag del pasajero ("ON" y "OFF") se encienda durante aproximadamente 4 segundos y, luego, se apague durante unos 2 segundos.

OBSERVACIÓN:

Consulte la tabla del funcionamiento del indicador en "Función del indicador ON/OFF del airbag del pasajero" para conocer el funcionamiento del indicador ON/OFF del airbag del pasajero cuando se coloca el interruptor de encendido en posición ON y transcurren aproximadamente 6 segundos.

INSPECCIONE EL CONJUNTO DEL BOTÓN DEL CLAXON

Haga clic aquí

INSPECCIONE EL CONJUNTO DEL AIRBAG DEL PASAJERO DEL PANEL DE INSTRUMENTOS

Haga clic aquí

INSPECCIONE EL CONJUNTO DEL AIRBAG DEL PANEL DE INSTRUMENTOS INFERIOR NO. 1

Haga clic aquí

INSPECCIONE EL CONJUNTO DEL AIRBAG DEL PANEL DE INSTRUMENTOS INFERIOR NO. 2

Haga clic aquí

INSPECCIONE EL CONJUNTO DEL AIRBAG DEL ASIENTO DELANTERO

Haga clic aquí

INSPECCIONE EL CONJUNTO DEL AIRBAG DEL ASIENTO TRASERO

Para asiento de tipo plegable: haga clic aquí

Para asiento de tipo fijo: haga clic aquí

INSPECCIONE EL CONJUNTO DEL AIRBAG DE CORTINA

Haga clic aquí

INSPECCIONE EL CONJUNTO DEL CINTURÓN DE SEGURIDAD EXTERIOR DEL ASIENTO DELANTERO

Haga clic aquí

INSPECCIONE EL CONJUNTO DEL CINTURÓN DE SEGURIDAD EXTERIOR DEL ASIENTO TRASERO

Haga clic aquí

INSPECCIONE EL CONJUNTO DEL SENSOR DEL AIRBAG

Haga clic aquí

INSPECCIONE EL SENSOR DEL AIRBAG DELANTERO

Haga clic aquí

INSPECCIONE EL SENSOR DEL AIRBAG LATERAL DE LA PUERTA

Haga clic aquí

INSPECCIONE EL SENSOR DEL AIRBAG LATERAL NO. 1

Haga clic aquí

INSPECCIONE EL SENSOR DEL AIRBAG DE POSICIÓN DEL ASIENTO

Haga clic aquí

INSPECCIONE LA ECU DE DETECCIÓN DE OCUPANTES

Haga clic aquí

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR

(a) para Vehicle not Involved in Collision

(1) Realice una inspección del sistema de diagnóstico.

(b) para Vehicle Involved in Collision and Airbag not Deployed

(1) Realice una inspección del sistema de diagnóstico.

(c) para Vehicle Involved in Collision and Airbag is Deployed

(1) Realice una inspección del sistema de diagnóstico.

(2) Verifique que los mazos de cables en contacto expuesto con el mazo de cables del airbag no estén dañados.

(3) Verifique que el conector del mazo de cables del airbag no tenga arañazos, grietas o daños.
