Componentes
COMPONENTES

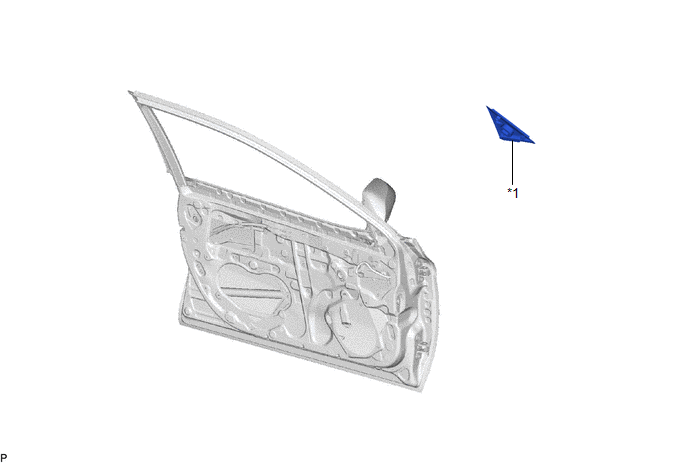

ILUSTRACIÓN
|
*1 | CUBIERTA SUPERIOR DEL MARCO INFERIOR DELANTERO DE LA PUERTA DELANTERA |
- | - |
ExtracciÓn
EXTRACCIÓN
PRECAUCIÓN/AVISO/OBSERVACIÓN
Los procedimientos necesarios (ajuste, calibración, inicialización o registro) que se deben realizar después de extraer y colocar las piezas o al sustituirlas durante la extracción/instalación de la cubierta superior del montante delantero se muestran a continuación.
Procedimiento necesario tras extraer/colocar/sustituir las piezas|
Pieza sustituida o procedimiento realizado |
Procedimiento necesario | Efecto/función no operativa cuando no se lleva a cabo el procedimiento necesario |
Enlace |
|---|---|---|---|
|
Desconecte el cable del terminal negativo de la batería |
Realice la calibración a cero del sensor de dirección |
Sistema de asistencia al seguimiento de carril |
|
|
Sistema anticolisión | |||
|
Memorice el punto neutro del ángulo de la dirección. |
Sistema de supervisión de asistencia al estacionamiento |
| |
|
Sistema de supervisión de vista panorámica |
| ||
|
Subconjunto del cristal de la puerta delantera |
Inicialice el sistema de control del elevalunas eléctrico |
|
|
OBSERVACIÓN:
PROCEDIMIENTO
1. EXTRAIGA EL CONJUNTO DE LA MOLDURA DE LA PUERTA DELANTERA
Haga clic aquí .gif)
2. EXTRAIGA LA CUBIERTA SUPERIOR DEL BASTIDOR INFERIOR DELANTERO DE LA PUERTA DELANTERA

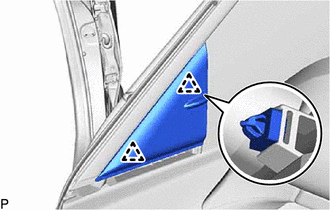

| (a) Desenganche los 2 clips para extraer la cubierta superior del bastidor inferior de la puerta delantera. |
|
InstalaciÓn
INSTALACIÓN
PRECAUCIÓN / AVISO / OBSERVACIÓN
OBSERVACIÓN:
PROCEDIMIENTO
1. COLOQUE LA CUBIERTA SUPERIOR DEL BASTIDOR INFERIOR DELANTERO DE LA PUERTA DELANTERA
(a) Enganche los 2 clips para colocar la cubierta superior del bastidor inferior de la puerta delantera.
2. COLOQUE EL CONJUNTO DE LA MOLDURA DE LA CORREA DE LA PUERTA DELANTERA
Haga clic aquí .gif)
