DESMONTAJE
PROCEDIMIENTO

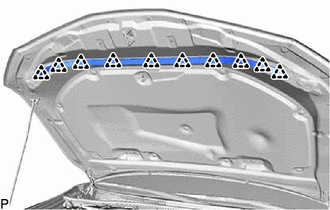

1. EXTRAIGA EL SELLO QUE UNE EL SOPORTE DEL RADIADOR AL CAPÓ
| (a) Utilice un extractor de clips, desenganche los 10 clips del sello del soporte del capó al radiador para quitar el sello del soporte del capó al radiador. |
|
(b) Extraiga los 10 clips al capó del sello del soporte del radiador desde el sello del capó al soporte del radiador.

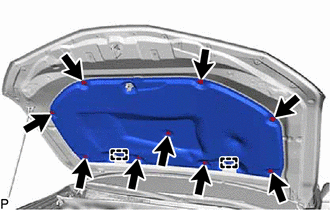

2. EXTRAIGA EL AISLANTE DEL CAPÓ
| (a) Usando un extractor de clips, extraiga los 9 clips del aislante del capó. |
|
(b) Desenganche las 2 guías y extraiga el aislante del capó.
3. EXTRAIGA EL SUBCONJUNTO DE LA BOQUILLA DEL LAVAPARABRISAS
Haga clic aquí .gif)

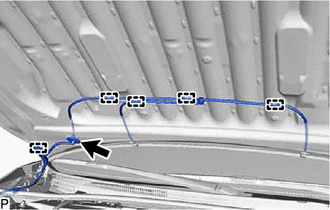

4. DESCONECTE EL CONJUNTO DE LA MANGUERA DEL LAVAPARABRISAS
| (a) Desenganche las 5 abrazaderas. |
|
(b) Desenganche el ojal y desconecte el conjunto de la manguera del lavaparabrisas.

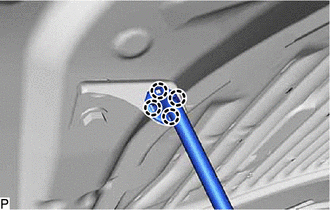

5. EXTRAIGA EL SOPORTE DEL PUNTAL DEL CAPÓ
| (a) Desenganche los 2 ganchos para extraer el soporte del puntal del capó. |
|
6. EXTRAIGA EL CONJUNTO DEL SOPORTE DEL CAPÓ
| (a) Desenganche los 4 ganchos para extraer el conjunto del soporte del capó. |
|
7. EXTRAIGA EL SOPORTE DERECHO DEL PUNTAL DEL CAPÓ
| (a) Extraiga el perno. |
|
(b) Desenganche la guía para extraer el soporte del puntal del capó derecho.
