DESMONTAJE
PRECAUCIÓN/AVISO/OBSERVACIÓN
OBSERVACIÓN:
Realice la extracción y la instalación del pistón del freno de disco delantero, la funda del cilindro y el sello del pistón de a un lado por vez.
PROCEDIMIENTO
1. EXTRAIGA EL PISTÓN DEL FRENO DE DISCO DELANTERO

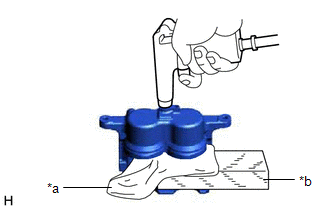

| (a) Coloque un paño y un taco de madera entre el pistón del freno de disco delantero y el cilindro del freno de disco delantero. OBSERVACIÓN: Asegúrese de colocar un taco de madera entre el pistón del freno de disco delantero que no se va a extraer y el cilindro del freno de disco delantero. |
|
(b) Aplique aire comprimido para quitar el pistón del freno de disco delantero del cilindro del freno de disco delantero.

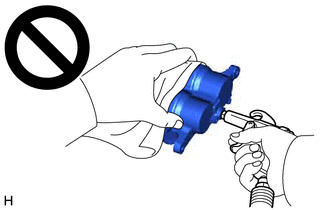

ADVERTENCIA:
AVISO:
No permita que el líquido de frenos salpique.
2. EXTRAIGA LA FUNDA DEL CILINDRO

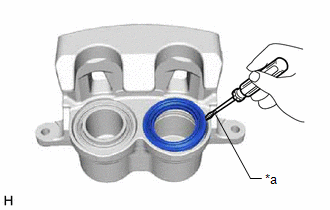

| (a) Utilice un destornillador con la punta envuelta en cinta protectora para extraer la funda del cilindro del cilindro del freno de disco delantero. AVISO: Tenga cuidado de no dañar el cilindro del freno de disco delantero. |
|
3. EXTRAIGA EL SELLO DEL PISTÓN
| (a) Utilice un destornillador con la punta envuelta en cinta protectora para extraer el sello del pistón del cilindro del freno de disco delantero. AVISO: No dañe la superficie interior ni la ranura del sello del pistón del cilindro del freno de disco delantero. |
|
4. EXTRAIGA EL CAPUCHÓN DEL TAPÓN DE PURGA DEL FRENO DE DISCO DELANTERO
(a) Extraiga el capuchón del tapón de purga del freno de disco delantero del tapón de purga del freno de disco delantero.
5. EXTRAIGA EL TAPÓN DE PURGA DEL FRENO DE DISCO DELANTERO
(a) Extraiga el tapón de purga del freno de disco delantero del cilindro del freno de disco delantero.
