DESMONTAJE
PROCEDIMIENTO
1. SAQUE LA FUNDA DEL CILINDRO
(a) Utilice un destornillador con la punta envuelta en cinta protectora para extraer el anillo de fijación del pistón del freno de disco trasero y la funda del cilindro del cilindro del freno de disco trasero. AVISO: Procure no dañar el pistón del freno de disco ni el cilindro del freno de disco trasero. |
|
2. EXTRAIGA EL PISTÓN DEL DISCO DE FRENO TRASERO

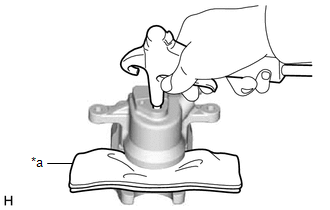

(a) Coloque un paño entre el pistón de disco de freno trasero y el cilindro de disco de freno trasero. |
|
(b) Aplique aire comprimido para extraer el pistón de disco de freno trasero del cilindro de disco de freno trasero.
ADVERTENCIA:
AVISO:

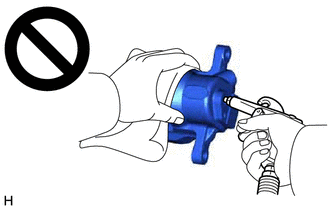

No permita que el líquido de frenos salpique.
3. SAQUE LA JUNTA DEL PISTÓN

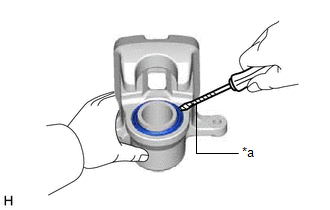

(a) Con la ayuda de un destornillador con la punta envuelta en cinta protectora, saque la junta del pistón del cilindro del freno de disco trasero. AVISO: No dañe la superficie interior ni la ranura de la junta del pistón del cilindro de freno del disco trasero. |
|
4. SAQUE EL TAPÓN DE PURGA DEL FRENO DE DISCO TRASERO
(a) Extraiga el capuchón del tapón de purga del disco de freno trasero del tapón de purga del disco de freno trasero.
5. EXTRAIGA EL TAPÓN DE PURGA DEL DISCO DE FRENO TRASERO
(a) Extraiga el tapón de purga de cilindro de disco de freno trasero.
