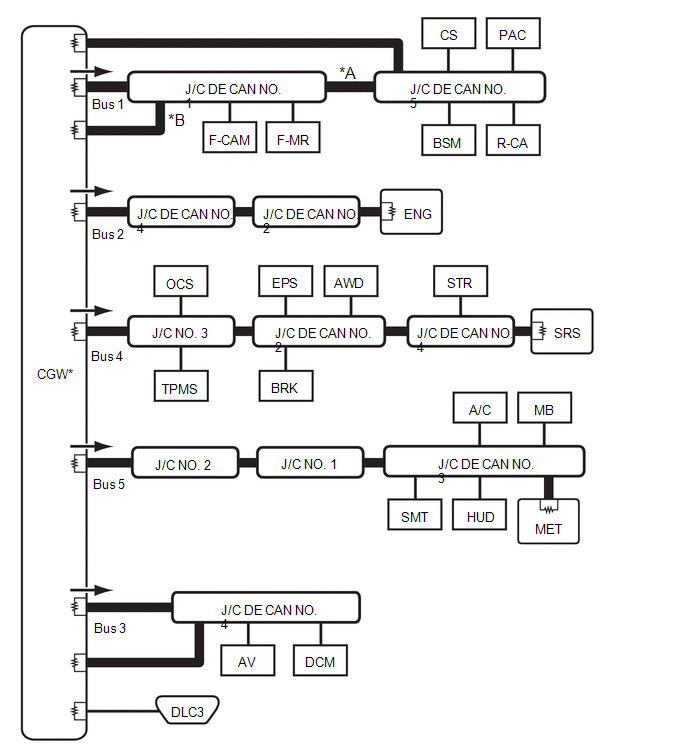

DIAGRAMA DEL SISTEMA
(a) El sistema de comunicación CAN está compuesto por 5 buses.
*A | Con sistema de supervisión de asistencia al estacionamiento o sistema de supervisión de vista panorámica |
*B | Con sistema de supervisión de vista trasera |
![]() |
Línea principal de bus de CAN |
![]() |
Resistencia de terminación |
![]() |
Línea secundaria de CAN |
* | ECU equipada con función de pasarela |
![]() |
Dirección de supervisión del bus |
- | - |
Conectado a | Código |
Nombre de la ECU/del sensor |
Almacenamiento de un DTC de CAN |
Nota |
---|---|---|---|---|
- |
CGW | ECU de pasarela central (ECU de pasarela de red) |
- | - |
- | DLC3 |
DLC3 | - |
- |
Bus 1 | F-CAM |
Cámara de reconocimiento de avance |
Disponible | Con sistema de cámara delantera |
F-MR | Conjunto del sensor de radar de onda milimétrica |
Disponible | Con sistema de cámara delantera | |
BSM | Sensor de supervisión de punto ciego derecho |
Disponible | Con sistema de supervisión de punto ciego | |
R-CA | Conjunto de la cámara de televisión trasera |
Disponible | Con sistema de supervisión de asistencia al estacionamiento o sistema de supervisión de vista panorámica | |
CS | Conjunto de la ECU de advertencia de espacio libre |
Disponible | Con sistema intuitivo de asistencia al estacionamiento | |
PAC | Controlador de la cámara de televisión |
Disponible | Con sistema de supervisión de vista panorámica | |
J/C DE CAN NO. 1 | Conector de empalmes de CAN N° 1 |
- | - | |
J/C DE CAN NO. 5 | Conector de empalmes de CAN No. 5 |
- | Con sistema de supervisión de asistencia al estacionamiento o sistema de supervisión de vista panorámica | |
Bus 2 | ENG |
ECM | Disponible |
- |
J/C DE CAN NO. 2 |
Conector de empalmes de CAN No. 2 |
- | - | |
J/C DE CAN NO. 4 | Conector de empalmes de CAN No. 4 |
- | - | |
Bus 3 | AV |
Conjunto del receptor de radio y pantalla |
Disponible | - |
DCM | DCM (transceptor de la unidad telemática) |
Disponible | Con transceptor de telemática | |
J/C DE CAN NO. 4 | Conector de empalmes de CAN No. 4 |
- | - | |
Bus 4 | OCS |
ECU de detección de ocupantes |
Disponible | - |
TPMS | ECU y receptor de advertencia de la presión de los neumáticos |
Disponible | Para sistema de advertencia de la presión de los neumáticos con función de visualización de la presión de inflado de los neumáticos | |
EPS | Conjunto del engranaje de la servodirección de cremallera y piñón |
Disponible | - | |
BRK | Conjunto del actuador del freno |
Disponible | - | |
AWD | Conjunto de la ECU 4WD |
Disponible | para AWD | |
STR | Sensor de dirección |
- | - | |
SRS | Conjunto del sensor del airbag |
Disponible | - | |
J/C DE CAN NO. 2 | Conector de empalmes de CAN No. 2 |
- | - | |
J/C DE CAN NO. 4 | Conector de empalmes de CAN No. 4 |
- | - | |
J/C NO. 3 | Conector de empalmes No. 3 |
- | - | |
Bus 5 | A/C |
Conjunto del amplificador del aire acondicionado |
Disponible | - |
SMT | ECU de certificación (conjunto de la ECU de la llave inteligente) |
Disponible | Con sistema de llave inteligente | |
MB | ECU de la carrocería principal (ECU de la red múltiplex de la carrocería) |
Disponible | Conectado al sistema de comunicación LIN | |
HUD | Subconjunto del espejo del medidor |
Disponible | Con sistema de pantalla virtual | |
MET | Conjunto del juego de instrumentos |
Disponible | - | |
J/C DE CAN NO. 3 | Conector de empalmes de CAN No. 3 |
- | - | |
J/C NO. 1 | Conector de empalmes No. 1 |
- | - | |
J/C NO. 2 | Conector de empalmes No. 2 |
- | - |
