Componentes
COMPONENTES

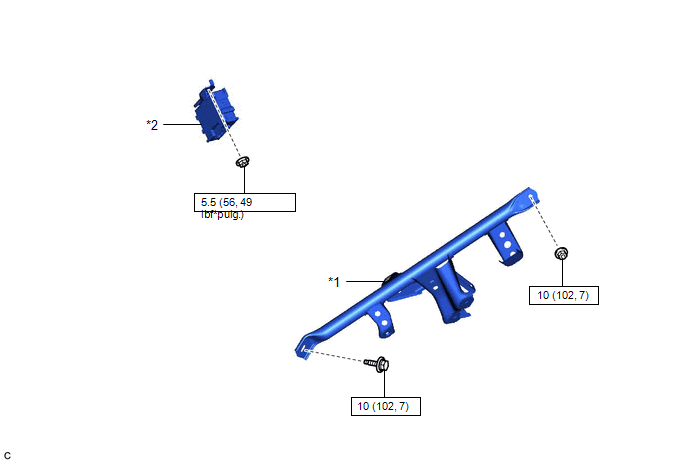

ILUSTRACIÓN
|
*1 | SUBCONJUNTO DEL SOPORTE DEL PANEL DE INSTRUMENTOS AL CUBRETABLEROS NO. 3 |
*2 | CONJUNTO DE LA ECU DE 4WD |
.png) |
N*m (kgf*cm, lbf*pi.): par de apriete especificado |
- | - |
ExtracciÓn
EXTRACCIÓN
PRECAUCIÓN / AVISO / OBSERVACIÓN
A continuación, se muestran los procedimientos necesarios (ajuste, calibración, inicialización o registro) que se deben realizar después de que se hayan quitado e instalado o sustituido piezas durante la extracción/instalación del conjunto de la ECU de 4WD.
Procedimientos necesarios tras extraer/colocar/sustituir piezas|
Pieza sustituida o procedimiento realizado |
Procedimiento necesario | Efecto/función no operativa cuando no se lleva a cabo el procedimiento necesario |
Enlace |
|---|---|---|---|
|
El terminal de la batería se desconecta o se vuelve a conectar |
Realice la calibración a punto cero del sensor de dirección |
Sistema de asistencia al seguimiento de carril |
|
|
Sistema anticolisión | |||
|
Memorice el punto neutro del ángulo de la dirección |
Sistema de monitoreo de asistencia al estacionamiento |
| |
|
Sistema de supervisión de vista panorámica |
|
PROCEDIMIENTO
1. QUITE EL CONJUNTO DEL AIRBAG DEL PANEL DE INSTRUMENTOS INFERIOR NO. 1
Haga clic aquí .gif)
2. EXTRAIGA EL SUBCONJUNTO DEL SOPORTE DEL PANEL DE INSTRUMENTOS AL CUBRETABLEROS NO. 3
Haga clic aquí
3. EXTRAIGA EL CONJUNTO DE LA ECU DE 4WD

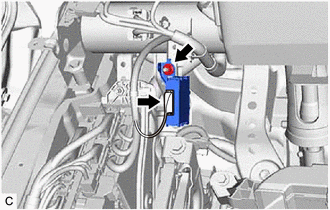

(a) Desconecte el conector del conjunto de la ECU de 4WD.
(b) Extraiga la tuerca y el conjunto de la ECU de 4WD del conjunto de refuerzo del panel de instrumentos.
InstalaciÓn
INSTALACIÓN
PROCEDIMIENTO
1. INSTALE EL CONJUNTO DE LA ECU DE 4WD
(a) Instale el conjunto de la ECU de 4WD en el conjunto de refuerzo del panel de instrumentos con la tuerca.
Torque:
5.5 N·m {56 kgf·cm, 49 in·lbf}
(b) Conecte el conector del conjunto de la ECU de 4WD.
2. INSTALE EL SUBCONJUNTO DEL SOPORTE DEL PANEL DE INSTRUMENTOS AL CUBRETABLEROS NO. 3
Haga clic aquí .gif)
3. COLOQUE EL CONJUNTO INFERIOR DEL AIRBAG DEL PANEL DE INSTRUMENTOS NO. 1
Haga clic aquí
