Componentes
COMPONENTES
ILUSTRACION
.png)
|

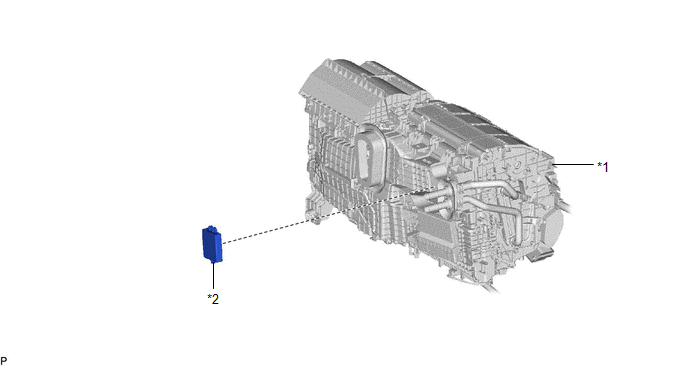

*1 | CONJUNTO DE LA UNIDAD DEL ACONDICIONADOR DE AIRE |
*2 | CONJUNTO DE LA ECU DE LA LLAVE TRANSMISORA |
ExtracciOn
EXTRACCION
PRECAUCION / AVISO / OBSERVACION
A continuacion se muestran los procedimientos necesarios (ajuste, calibracion, inicializacion o registro) que deben realizarse despues de que se hayan extraido, instalado o sustituido las piezas durante la extraccion/instalacion de la ECU de la llave transmisora.
Procedimiento necesario tras extraer/instalar/sustituir las piezas|
Pieza sustituida o procedimiento realizado |
Procedimiento necesario |
Efecto/funcion no operativa cuando no se lleva a cabo el procedimiento necesario |
Enlace |
|---|---|---|---|
|
Desconecte el cable del terminal negativo de la bateria |
Realice la calibracion a cero del sensor de direccion |
Sistema de asistencia al seguimiento de carril |
|
|
Sistema anticolision | |||
|
Memorice el punto neutro del angulo de la direccion. |
Sistema de supervision de asistencia al estacionamiento |
| |
|
Sistema de supervision de vista panoramica |
| ||
|
Sensor de direccion |
| Sistema de supervision de asistencia al estacionamiento |
|
|
Conjunto de la ECU de la llave transmisora |
Registro del codigo |
|
|
ADVERTENCIA:
Algunas de estas operaciones de mantenimiento afectan al sistema del airbag del SRS. Lea las advertencias relativas al sistema de airbag SRS antes de realizar las operaciones de mantenimiento.
.png)
Haga clic aqui
.gif)
PROCEDIMIENTO
1. EXTRAIGA EL CONJUNTO DE LA UNIDAD DEL ACONDICIONADOR DE AIRE
Haga clic aqui
2. EXTRAIGA EL CONJUNTO DE LA ECU DE LA LLAVE TRANSMISORA
|

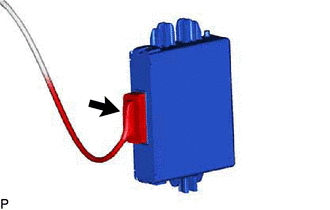

(a) Desconecte el conector para extraer el conjunto de la ECU de la llave transmisora. |
|
InstalaciOn
INSTALACION
PRECAUCION / AVISO / OBSERVACION
AVISO:
Antes de sustituir el conjunto de la ECU de la llave transmisora, consulte el apartado Registro.
Haga clic aqui .gif)
PROCEDIMIENTO
1. INSTALE EL CONJUNTO DE LA ECU DE LA LLAVE TRANSMISORA
(a) Conecte el conector e instale el conjunto de la ECU de la llave transmisora.
2. INSTALE EL CONJUNTO DE LA UNIDAD DEL AIRE ACONDICIONADO
Haga
clic aqui
