1. | COMPRUEBE EL ESTADO |

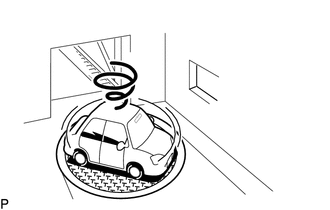

| (a) Pregunte al cliente si el vehiculo ha girado en una plataforma giratoria. OK: El vehiculo no ha girado en una plataforma giratoria. OBSERVACION: Si el vehiculo ha girado en una plataforma giratoria con el interruptor del motor activado (IG), es posible que se haya memorizado la velocidad angular en el sistema. A causa de ello, el cursor de posicion del vehiculo puede haberse desviado. En este caso, el cursor de posicion del vehiculo vuelve a su estado normal al colocar el interruptor del motor en OFF y de nuevo en IG mientras el vehiculo esta completamente detenido. |
|
| OK | .gif) | CONTINUE CON LA SIGUIENTE AREA POSIBLEMENTE AFECTADA, TAL COMO SE MUESTRA EN LA TABLA DE SINTOMAS DE PROBLEMAS Haga clic aqui |
| NG | | ENCIENDA EL INTERRUPTOR DEL MOTOR (IG) CUANDO EL VEHICULO ESTE COMPLETAMENTE PARADO |
Calidad de sonido deficiente en todos los modos (volumen bajo)
Se visualiza la senal "No GPS signal"Componentes
COMPONENTES ILUSTRACIÓN
*1 SUBCONJUNTO DE LA GUARNICIÓN LATERAL IZQUIERDA DEL CUBRETABLEROS
*2 BANDA PROTECTORA DE LA GUARNICIÓN DE LA ABERTURA DE LA PUERTA DELANTERA IZQUIERDA
*3 ESTRIBO DE LA PUERTA DELANTERA IZQUIERDA
*4 INTERRUPTOR DEL DISPOSITIVO DE APER ...
Diagrama Del Sistema
DIAGRAMA DEL SISTEMA
ECU de transmisión (transmiso)
ECU de recepción Señal
Método de comunicación
ECU de control de derrape (conjunto del actuador del freno)
Sensor del ángulo de dirección
Señal de solicitud del sensor del ángulo de direc ...
InstalaciOn
INSTALACION PRECAUCION / AVISO / OBSERVACION
AVISO: Este procedimiento incluye la instalacion de los pernos de cabeza pequena. Consulte "Pernos de cabeza pequena" de "Observaciones basicas acerca de las tareas de reparacion" para identificar los pernos de cabeza pequena.
