EXTRACCIÓN
PRECAUCIÓN / AVISO / OBSERVACIÓN
A continuación, se muestran los procedimientos necesarios (ajuste, calibración, inicialización o registro) que deben realizarse después de que se hayan extraído, instalado o sustituido las piezas durante la extracción/instalación del conjunto inferior del airbag del panel de instrumentos No. 2.
Procedimientos necesarios tras extraer/instalar/sustituir las piezas
Pieza sustituida o procedimiento realizado |
Procedimiento necesario | Efecto/función no operativa cuando no se lleva a cabo el procedimiento necesario |
Enlace |
---|---|---|---|
Desconecte el cable del terminal negativo de la batería |
Realice la calibración a punto cero del sensor de dirección |
Sistema de asistencia al seguimiento de carril |
|
Sistema anticolisión | |||
Memorice el punto neutro del ángulo de la dirección |
Sistema de monitoreo de asistencia al estacionamiento |
| |
Sistema de supervisión de vista panorámica |
|
PROCEDIMIENTO
1. PRECAUCIÓN
ADVERTENCIA:
Antes de realizar la reparación, lea detenidamente la sección "Precaución".
Haga clic aquí
AVISO:
Después de apagar el interruptor de encendido, es posible que sea necesario un tiempo de espera antes de desconectar el cable del terminal negativo (-) de la batería. Por lo tanto, asegúrese de leer las notas de advertencia acerca de la desconexión del cable del terminal negativo (-) de la batería antes de continuar con el trabajo.
Haga clic aquí.
2. DESCONECTE EL CABLE DEL TERMINAL NEGATIVO DE LA BATERÍA
para A25A-FKS: haga clic aquí
Para 2GR-FKS: haga clic aquí
ADVERTENCIA:
Espere al menos 90 segundos después de desconectar el cable del terminal negativo (-) de la batería para desactivar el sistema SRS.
AVISO:
Cuando desconecte el cable, deberá reiniciar algunos sistemas después de volver a conectar el cable.
Haga clic aquí
3. EXTRAIGA EL ESTRIBO DE LA PUERTA DELANTERA DERECHA
OBSERVACIÓN:
Siga el mismo procedimiento del lado izquierdo.
Haga clic aquí
4. EXTRAIGA EL SUBCONJUNTO DE LA GUARNICIÓN DERECHA DEL CUBRETABLEROS
OBSERVACIÓN:
Siga el mismo procedimiento del lado izquierdo.
Haga clic aquí
5. DESCONECTE LA BANDA PROTECTORA DE LA GUARNICIÓN DE LA ABERTURA DE LA PUERTA DELANTERA DERECHA
OBSERVACIÓN:
Desconecte la banda protectora de la guarnición de la abertura de la puerta delantera derecha hasta que sea posible extraer el panel de instrumentos lateral derecho.
6. EXTRAIGA EL PANEL LATERAL DERECHO DEL PANEL DE INSTRUMENTOS
Haga clic aquí
7. EXTRAIGA EL SUBCONJUNTO DE LA CUBIERTA INFERIOR DEL PANEL DE INSTRUMENTOS NO. 2
Haga clic aquí
8. EXTRAIGA EL CONJUNTO DE MEDIDORES DEL CAPÓ NO. 1
Haga clic aquí
9. EXTRAIGA EL SUBCONJUNTO DEL EMBELLECEDOR DEL PANEL DE INSTRUMENTOS No. 2
Haga clic aquí
10. EXTRAIGA EL EMBELLECEDOR DE LA PLACA DE ACABADO DEL PANEL DE INSTRUMENTOS
Haga clic aquí
11. EXTRAIGA EL CONJUNTO DEL AIRBAG DEL PANEL DE INSTRUMENTOS INFERIOR NO. 2
ADVERTENCIA:

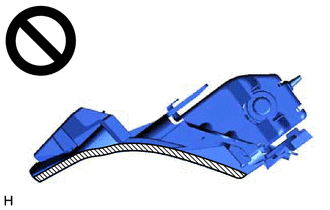

Cuando almacene el conjunto del airbag del panel de instrumentos inferior No. 2, mantenga el lado de despliegue del airbag hacia arriba.
Lado de despliegue |
(a) Compruebe si el interruptor de encendido está en la posición OFF.
(b) Asegúrese de que el cable esté desconectado del terminal negativo (-) de la batería.
ADVERTENCIA:
Espere al menos 90 segundos después de desconectar el cable del terminal negativo (-) de la batería para desactivar el sistema SRS.

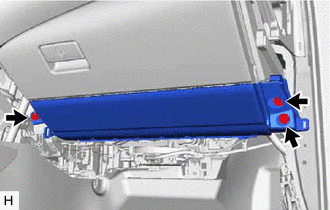

(c) Quite los 3 pernos. | |

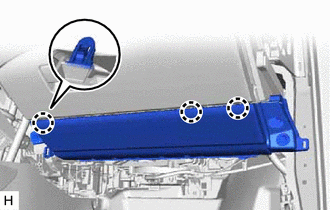

(d) Desenganche las 3 garras para separar el conjunto inferior del airbag del panel de instrumentos No. 2. AVISO: Cuando separe el conjunto del airbag del panel de instrumentos inferior No. 2, no tire del mazo de cables del airbag. |
|
*a | Cinta protectora |
*b | Airbag Connector |
*c | Botón de bloqueo del conector del airbag |
Suelte en esta dirección |

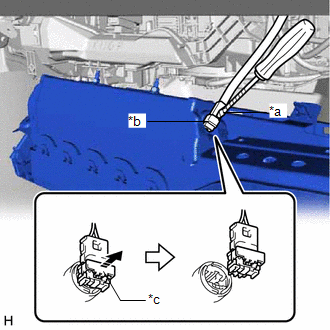

(e) Utilice un destornillador con la punta envuelta en cinta protectora para soltar el botón de bloqueo del conector del airbag.
(f) Desconecte el conector del airbag para extraer el conjunto del airbag del panel de instrumentos inferior No. 2.
AVISO:
Cuando desconecte cualquier conector del airbag, tenga cuidado de no dañar el mazo de cables del airbag.
