Manual de réparation,
EXTRACCIÓN
PRECAUCIÓN / AVISO / OBSERVACIÓN
A continuación, se muestran los procedimientos necesarios (ajuste, calibración, inicialización o registro) que deben realizarse después de que se hayan extraído e instalado o sustituido las piezas durante la extracción/instalación del conjunto del airbag del asiento delantero.
Procedimientos necesarios tras extraer/instalar/sustituir las piezas|
Pieza sustituida o procedimiento realizado |
Procedimiento necesario | Efecto/función no operativa cuando no se lleva a cabo el procedimiento necesario |
Articulación |
|---|---|---|---|
| Extracción/instalación del asiento del pasajero delantero |
Calibración del punto cero (sistema de clasificación de ocupantes) |
|
|
|
Desconecte el cable del terminal negativo de la batería |
Realice la calibración a punto cero del sensor de dirección |
Sistema de asistencia al seguimiento de carril |
|
|
Sistema anticolisión | |||
|
Memorice el punto neutro del ángulo de la dirección |
Sistema de monitoreo de asistencia al estacionamiento |
| |
|
Sistema de supervisión de vista panorámica |
|
.png)
Haga clic aquí .gif)
AVISO:
Si se ha desplegado el conjunto del airbag del asiento delantero, sustitúyalo junto con el subconjunto del bastidor del respaldo del asiento delantero, la almohadilla del respaldo del asiento delantero de tipo individual y la funda del respaldo del asiento delantero de tipo individual con las piezas necesarias, de acuerdo con el alcance del daño causado por la colisión.
para Manual Seat: haga clic aquí
para Power Seat: haga clic aquí
PROCEDIMIENTO
1. EXTRAIGA EL CONJUNTO DEL ASIENTO DELANTERO (para asiento manual)
Haga clic aquí
2. EXTRAIGA EL CONJUNTO DEL ASIENTO DELANTERO (para asiento eléctrico)
Haga clic aquí
3. DESENGANCHE LA FUNDA DEL RESPALDO DEL ASIENTO DELANTERO INDIVIDUAL (para asiento manual)
Haga clic aquí
4. DESCONECTE LA FUNDA DEL RESPALDO DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL (para asiento eléctrico)
Haga clic aquí
5. EXTRAIGA LA MANILLA DEL DISPOSITIVO DE AJUSTE VERTICAL (para asiento manual)
Haga clic aquí
6. EXTRAIGA LA MANILLA DE LIBERACIÓN DEL DISPOSITIVO DE AJUSTE DE RECLINADO (para asiento manual)
Haga clic aquí
7. EXTRAIGA EL PROTECTOR DEL COJÍN DEL ASIENTO DELANTERO (para asiento eléctrico)
Haga clic aquí
8. EXTRAIGA EL PROTECTOR DEL COJÍN DEL ASIENTO DELANTERO (para asiento manual)
Haga clic aquí
9. EXTRAIGA EL PROTECTOR DEL COJÍN DEL ASIENTO DELANTERO (para asiento eléctrico)
Haga clic aquí
10. EXTRAIGA EL PROTECTOR INTERIOR DEL COJÍN DEL ASIENTO DELANTERO (para asiento manual)
Haga clic aquí
11. EXTRAIGA LA PROTECCIÓN DEL COJÍN INTERIOR DEL ASIENTO DELANTERO (para asiento eléctrico)
Haga clic aquí
12. EXTRAIGA EL CONJUNTO DEL RESPALDO DELANTERO DE TIPO INDIVIDUAL (para asiento manual)
Haga clic aquí
13. EXTRAIGA EL CONJUNTO DEL RESPALDO DELANTERO DE TIPO INDIVIDUAL (para asiento eléctrico)
Haga clic aquí
14. EXTRAIGA EL SOPORTE DEL REPOSACABEZAS DEL ASIENTO DELANTERO (para asiento manual)
Haga clic aquí
15. EXTRAIGA EL SOPORTE DEL REPOSACABEZAS DEL ASIENTO DELANTERO (para asiento eléctrico)
Haga clic aquí
16. EXTRAIGA LA FUNDA DEL RESPALDO DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL CON ALMOHADILLA (para asiento manual)
Haga clic aquí
17. EXTRAIGA LA FUNDA DEL RESPALDO DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL CON ALMOHADILLA (para asiento eléctrico)
Haga clic aquí
18. EXTRAIGA EL CONJUNTO DEL AIRBAG DEL ASIENTO DELANTERO

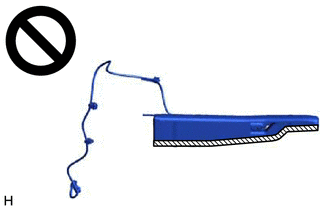

ADVERTENCIA:
Cuando almacene el conjunto del airbag del asiento delantero, mantenga el lado de despliegue del airbag hacia arriba.
.png)
.png) |
Deployment Side |

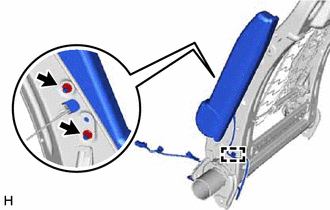

| (a) Desenganche la abrazadera. |
|
(b) Extraiga las 2 tuercas y el conjunto del airbag del asiento delantero.
AVISO:
