EXTRACCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

A continuación, se muestran los procedimientos necesarios (ajuste, calibración, inicialización o registro) que deben realizarse después de que se hayan extraído, instalado o sustituido las piezas durante la extracción/instalación de la ECU de detección de ocupante.

Procedimientos necesarios tras extraer/instalar/sustituir las piezas

Pieza sustituida o procedimiento realizado

Procedimiento necesario

Efecto/función no operativa cuando no se lleva a cabo el procedimiento necesario

Articulación
  • Sustitución de la ECU de detección de ocupantes
  • Extracción/instalación del asiento del pasajero delantero

Calibración del punto cero (sistema de clasificación de ocupantes)
  • Sistema de clasificación de ocupantes
  • Indicador ON/OFF del airbag del pasajero
  • Sistema de airbag (lado del pasajero delantero)
  • Sistema de aviso del cinturón de seguridad (pasajero delantero)

Desconecte el cable del terminal negativo de la batería

Realice la calibración a punto cero del sensor de dirección

Sistema de asistencia al seguimiento de carril

Sistema anticolisión

Memorice el punto neutro del ángulo de la dirección

Sistema de monitoreo de asistencia al estacionamiento

Sistema de supervisión de vista panorámica

PROCEDIMIENTO

1. EXTRAIGA EL CONJUNTO DEL ASIENTO DELANTERO DERECHO

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

para asiento manual: haga clic aquí

para asiento eléctrico: haga clic aquí

2. EXTRAIGA LA ECU DE DETECCIÓN DE OCUPANTES

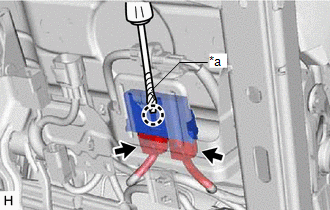

(a) Desconecte los 2 conectores.

*a

Cinta protectora

(b) Utilice un destornillador con la punta envuelta en cinta protectora para desenganchar la garra y extraer la ECU de detección de ocupantes.
