EXTRACCIÓN
PRECAUCIÓN / AVISO / OBSERVACIÓN
A continuación, se muestran los procedimientos necesarios (ajuste, calibración, inicialización o registro) que deben realizarse después de que se hayan extraído, instalado o sustituido las piezas durante la extracción/instalación del sensor del airbag de posición del asiento.
Procedimientos necesarios tras extraer/instalar/sustituir las piezas|
Pieza sustituida o procedimiento realizado |
Procedimiento necesario | Efecto/función no operativa cuando no se lleva a cabo el procedimiento necesario |
Enlace |
|---|---|---|---|
| Desconecte el cable del terminal negativo de la batería |
Realice la calibración a punto cero del sensor de dirección |
Sistema de asistencia al seguimiento de carril |
|
|
Sistema anticolisión | |||
|
Memorice el punto neutro del ángulo de la dirección |
Sistema de monitoreo de asistencia al estacionamiento |
| |
|
Sistema de supervisión de vista panorámica |
|
PROCEDIMIENTO
1. EXTRAIGA EL CONJUNTO DEL ASIENTO DELANTERO IZQUIERDO
para asiento manual: haga clic aquí
.gif)
para asiento eléctrico: haga clic aquí
2. EXTRAIGA EL SENSOR DEL AIRBAG DE LA POSICIÓN DEL ASIENTO

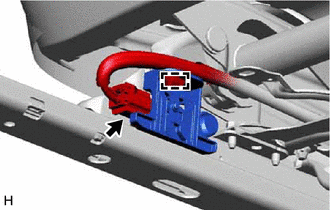

| (a) Desenganche la abrazadera y desconecte el conector. |
|
| (b) Utilice una llave de cubo "TORX" T30 para extraer el perno "TORX" y el sensor del airbag de posición del asiento con el protector del sensor de posición de deslizamiento del asiento. |
|

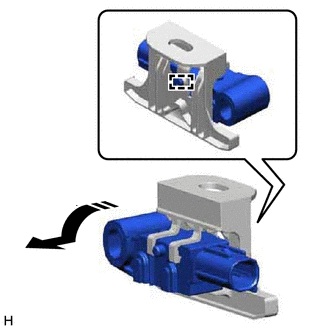

(c) Desenganche el pasador y retire el sensor del airbag de posición del asiento del protector del sensor de posición de deslizamiento del asiento, como se muestra en la ilustración.
.png) |
Extraiga en esta dirección |
