EXTRACCIÓN
PROCEDIMIENTO
1. QUITE EL SELLO DEL CONDUCTO DE ADMISIÓN DE AIRE FRÍO
Haga clic aquí .gif)
2. EXTRAIGA EL SUBCONJUNTO DE LA CUBIERTA DEL MOTOR No. 1
Haga clic aquí
3. EXTRAIGA EL CONJUNTO DEL DEPURADOR DE AIRE DE ENTRADA
Haga clic aquí
4. EXTRAIGA EL CONJUNTO DEL DEPURADOR DE AIRE CON SU MANGUERA
Haga clic aquí
5. EXTRAIGA LA VÁLVULA DE CONMUTACIÓN DE VACÍO (para el sistema de montura del motor de control activo)

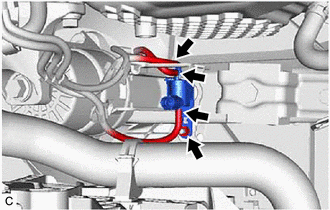

| (a) Extraiga el perno y desenganche las 2 abrazaderas del mazo de cables para separar el cable del motor. |
|

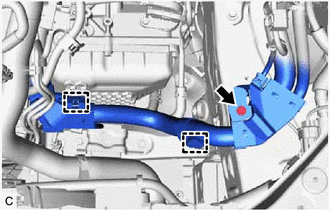

| (b) Extraiga el perno y el soporte de la abrazadera del mazo de cables de la cubierta del lado del cárter de la transmisión. |
|

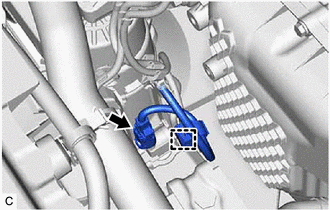

| (c) Desenganche la abrazadera del mazo de cables y desconecte el conector de la válvula de conmutación de vacío (para el sistema de montura del motor de control activo). |
|
| (d) Desconecte las 3 mangueras de vacío de la válvula de conmutación de vacío (para el sistema de soporte del motor de control activo). |
|

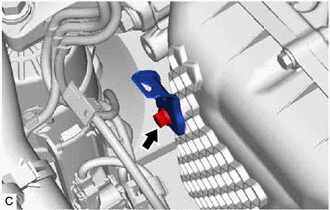

(e) Extraiga la tuerca y la válvula de conmutación de vacío (para sistema de montura del motor de control activo) del aislante delantero de montaje del motor.
Componentes
InspecciÓnDiagrama Del Sistema
DIAGRAMA DEL SISTEMA
Tabla de comunicaciones
ECU transmisora ECU de recepción
Señal Método de comunicación
Conjunto del interruptor maestro de la red múltiplex
Conjunto del motor del regulador del elevalunas eléctrico (para la puerta del conductor)
S ...
InspecciOn
INSPECCION PROCEDIMIENTO 1. INSPECCIONE EL CONJUNTO DEL INYECTOR DE COMBUSTIBLE EN LUMBRERA
(a) Verifique la resistencia.
(1) Mida la resistencia segun los valores de la siguiente tabla.
Resistencia estandar:
Conexion del tester
Condicion Condicion especificada
1 ...
Componentes
COMPONENTES ILUSTRACIÓN
*1 KIT DEL CALCE ANTICHIRRIDO DEL DISCO DE FRENO TRASERO
*2 PASTILLA DEL FRENO DE DISCO TRASERO
*3 CONJUNTO DEL CILINDRO DEL FRENO DE DISCO TRASERO
*4 PLACA INDICADORA DE DESGASTE DE LAS PASTILLAS DE LOS DISCOS DE FRENO TRASEROS
...
