EXTRACCIÓN
PRECAUCIÓN / AVISO / OBSERVACIÓN
A continuación se muestran los procedimientos necesarios (ajuste, calibración, inicialización o registro) que deben realizarse después de que se hayan extraído, instalado o sustituido las piezas durante la extracción/instalación del conjunto de las luces de giro con cubierta.
Procedimiento necesario tras extraer/instalar/sustituir las piezas|
Pieza sustituida o procedimiento realizado |
Procedimiento necesario | Efecto/función no operativa cuando no se lleva a cabo el procedimiento necesario |
Enlace |
|---|---|---|---|
| *1: Solo al extraer e instalar o sustituir el conjunto de la cámara de televisión trasera | |||
| Ajuste de la vista de la cámara de televisión lateral |
Sistema de supervisión de vista panorámica |
|
Sustitución o extracción e instalación de 2 piezas o más:
|
| ||
OBSERVACIÓN:
PROCEDIMIENTO
1. EXTRAIGA EL ESPEJO EXTERIOR (para el tipo A)
Haga clic aquí .gif)
2. EXTRAIGA LA CUBIERTA DEL ESPEJO EXTERIOR CON CUBIERTA DEL ORIFICIO DEL ESPEJO EXTERIOR (para el tipo A)
Sin sistema de visión panorámica:
Haga clic aquí
3. EXTRAIGA LA CUBIERTA DEL ESPEJO EXTERIOR (para el tipo A)
Haga clic aquí
4. EXTRAIGA LA CUBIERTA DEL ORIFICIO DE INSTALACIÓN DEL ESPEJO EXTERIOR CON CONJUNTO DE LA CÁMARA DE TELEVISIÓN LATERAL (para el tipo A)
Con sistema de supervisión de vista panorámica:
Haga clic aquí
5. EXTRAIGA EL ESPEJO EXTERIOR (para el tipo B)
Haga clic aquí
6. EXTRAIGA LA CUBIERTA DEL ESPEJO EXTERIOR (para el tipo B)
Haga clic aquí
7. EXTRAIGA EL ALOJAMIENTO DEL PARASOL (para el tipo B)
Haga clic aquí
8. EXTRAIGA EL CONJUNTO DE LOS INTERMITENTES LATERALES
(a) Para el tipo A:

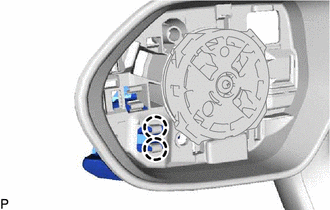

| (1) Desenganche las 2 garras. |
|

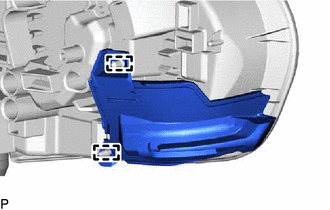

| (2) Desenganche las 2 guías para separar el conjunto de los intermitentes laterales. |
|

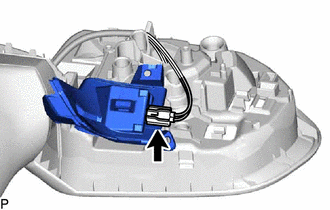

| (3) Desconecte el conector para extraer el conjunto de los intermitentes laterales. |
|
(b) Para el tipo B:

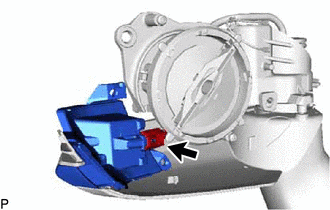

| (1) Desconecte el conector para extraer el conjunto de los intermitentes laterales. |
|
