EXTRACCIÓN
PRECAUCIÓN / AVISO / OBSERVACIÓN
A continuación, se muestran los procedimientos necesarios (ajuste, calibración, inicialización o registro) que se deben realizar después de extraer e instalar las piezas, o al sustituirlas durante la extracción/instalación del conjunto del pedal del freno de estacionamiento.
Procedimientos necesarios después de extraer, instalar o sustituir piezas|
Pieza sustituida o procedimiento realizado |
Procedimiento necesario | Efecto/función no operativa cuando no se lleva a cabo el procedimiento necesario |
Enlace |
|---|---|---|---|
|
*1: cuando se realiza el aprendizaje con el Techstream.
Haga clic aquí | |||
|
Desconecte el cable del terminal negativo de la batería |
Realice la calibración a cero del sensor de dirección |
Sistema de asistencia al seguimiento de carril |
|
|
Sistema anticolisión | |||
|
Sistema de freno de asistencia al estacionamiento*1 | |||
|
Memorice el punto neutro del ángulo de la dirección. |
Sistema de monitoreo de asistencia al estacionamiento |
| |
|
Sistema de supervisión de vista panorámica |
| ||
PROCEDIMIENTO
1. AFLOJE LA TUERCA DE AJUSTE DEL CABLE NO. 1

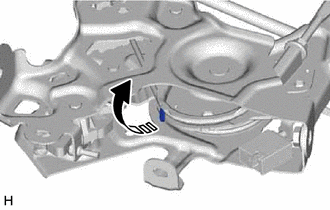

| (a) Afloje la tuerca de ajuste del cable No. 1. AVISO: Si se ha extraído la tuerca de ajuste del cable No. 1 del conjunto del cable del freno de estacionamiento No. 1, sustituya la tuerca de ajuste del cable No. 1 por una nueva. |
|
2. EXTRAIGA EL CONJUNTO DEL AIRBAG INFERIOR DEL PANEL DE INSTRUMENTOS NO. 1
Haga clic aquí .gif)
3. EXTRAIGA EL SUBCONJUNTO DEL SOPORTE DEL PANEL DE INSTRUMENTOS AL CUBRETABLEROS NO. 3
Haga clic aquí
4. EXTRAIGA EL SOPORTE DEL PANEL DE INSTRUMENTOS AL PEDAL

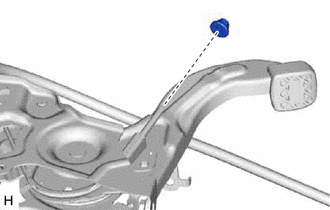

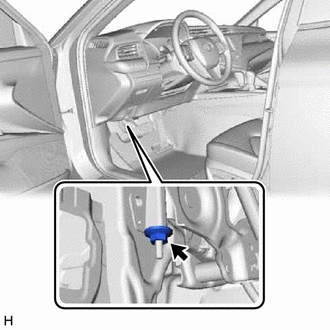

| (a) Extraiga el perno y la tuerca. |
|

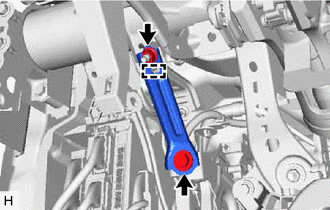

(b) Desenganche la guía para extraer el soporte del panel de instrumentos al pedal.
5. SEPARE EL CONJUNTO DEL PEDAL DEL FRENO DE ESTACIONAMIENTO
| (a) Desenganche la abrazadera. |
|

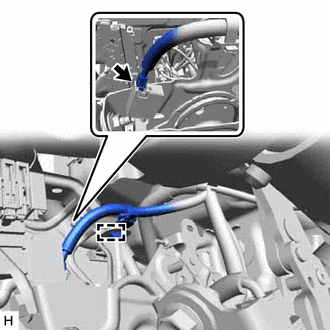

(b) Desconecte el conector del interruptor del freno de estacionamiento.

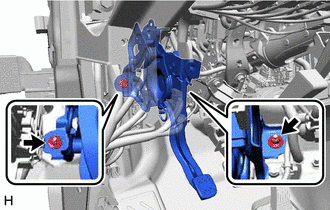

| (c) Extraiga las 2 tuercas y separe el conjunto del pedal del freno de estacionamiento de la carrocería del vehículo. |
|
6. EXTRAIGA EL CONJUNTO DEL PEDAL DEL FRENO DE ESTACIONAMIENTO

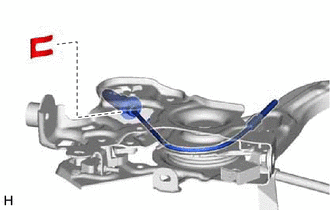

| (a) Tire de la garra del conjunto del pedal del freno de estacionamiento. AVISO: Tenga cuidado de no dañar el conjunto del cable del freno de estacionamiento No. 1. |
|
| (b) Extraiga la tuerca de ajuste del cable No. 1 del conjunto del cable del freno de estacionamiento No. 1. AVISO: Si se ha extraído la tuerca de ajuste del cable No. 1 del conjunto del cable del freno de estacionamiento No. 1, sustituya la tuerca de ajuste del cable No. 1 por una nueva. |
|
| (c) Extraiga el clip del conjunto del cable del freno de estacionamiento No. 1. |
|
(d) Extraiga el conjunto del pedal del freno de estacionamiento del conjunto del cable del pedal del freno de estacionamiento No. 1.
