EXTRACCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

A continuación, se muestran los procedimientos necesarios (ajuste, calibración, inicialización o registro) que deben realizarse después de que se hayan extraído, instalado o sustituido las piezas durante la extracción/instalación del conjunto del eje propulsor trasero.

Procedimientos necesarios después de extraer, instalar o sustituir piezas

Pieza sustituida o procedimiento realizado	Procedimiento necesario	Efecto/función no operativa cuando no se lleva a cabo el procedimiento necesario	Enlace
Ajuste de la alineación de las ruedas traseras	Lleve a cabo el "Reinicio de la memoria" Lleve a cabo la calibración a cero del sensor de aceleración y el almacenamiento de la información del sistema	Avería o funcionamiento desactivado del VSC Se emiten los DTC Indicador luminoso de deslizamiento encendido Indicador de advertencia ABS encendido
Suspensión, neumáticos, etc. (La altura del vehículo cambia debido a la suspensión o a la sustitución de los neumáticos)	Eje óptico del conjunto de la cámara de televisión trasera (configuración de la posición de la cámara trasera)	Sistema de supervisión de asistencia al estacionamiento	Para la inicialización Para la calibración
Inicialización del controlador de la cámara de televisión Ajuste el ángulo de dirección Eje óptico del conjunto de la cámara de televisión trasera (configuración de la posición de la cámara trasera)	Sistema de supervisión de vista panorámica	Para la inicialización para la calibración

Pieza sustituida o procedimiento realizado

Procedimiento necesario

Efecto/función no operativa cuando no se lleva a cabo el procedimiento necesario

Enlace

Ajuste de la alineación de las ruedas traseras

Lleve a cabo el "Reinicio de la memoria"
Lleve a cabo la calibración a cero del sensor de aceleración y el almacenamiento de la información del sistema

Avería o funcionamiento desactivado del VSC
Se emiten los DTC
Indicador luminoso de deslizamiento encendido
Indicador de advertencia ABS encendido

Suspensión, neumáticos, etc.

(La altura del vehículo cambia debido a la suspensión o a la sustitución de los neumáticos)

Eje óptico del conjunto de la cámara de televisión trasera (configuración de la posición de la cámara trasera)

Sistema de supervisión de asistencia al estacionamiento

Para la inicialización

Para la calibración

Inicialización del controlador de la cámara de televisión
Ajuste el ángulo de dirección
Eje óptico del conjunto de la cámara de televisión trasera (configuración de la posición de la cámara trasera)

Sistema de supervisión de vista panorámica

Para la inicialización

para la calibración

OBSERVACIÓN:

Realice el mismo procedimiento para los lados izquierdo y derecho.
El procedimiento que se indica a continuación es para el lado izquierdo.

PROCEDIMIENTO

1. EXTRAIGA LA RUEDA TRASERA

Haga clic aquí

2. EXTRAIGA EL SOPORTE DEL EJE TRASERO

Haga clic aquí

3. EXTRAIGA EL CONJUNTO IZQUIERDO DEL EJE PROPULSOR TRASERO

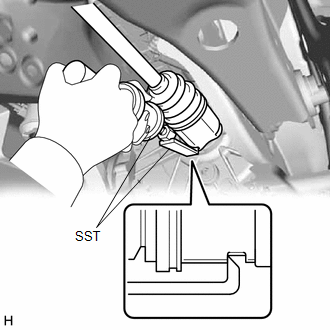

(a) Utilice la SST para extraer el conjunto izquierdo del eje propulsor trasero del conjunto del soporte del diferencial trasero.

SST: 09520-01011

SST: 09520-20010

09521-02010

09521-02040

09521-02060

AVISO:

Procure no dañar el sello de aceite del eje propulsor trasero.
Procure no dañar la funda de la junta interior.
No deje caer el conjunto izquierdo del eje propulsor trasero.
Al extraer el conjunto del eje propulsor trasero izquierdo, manténgalo nivelado.

4. EXTRAIGA EL ANILLO DE RETENCIÓN IZQUIERDO DEL EJE DE LA JUNTA INTERIOR DEL EJE PROPULSOR TRASERO

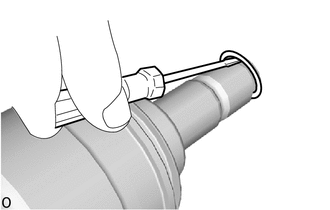

(a) Utilice un destornillador para extraer el anillo de retención izquierdo del eje de la junta interior del eje propulsor trasero.
