EXTRACCIÓN
PRECAUCIÓN/AVISO/OBSERVACIÓN
A continuación, se muestran los procedimientos necesarios (ajuste, calibración, inicialización o registro) que deben realizarse después de que se hayan extraído, instalado o sustituido las piezas durante la extracción/instalación del enfriador de aceite de la transmisión.
Procedimientos necesarios tras extraer/instalar/sustituir las piezas
Pieza sustituida o procedimiento realizado |
Procedimiento necesario | Efecto/función no operativa cuando no se lleva a cabo el procedimiento necesario |
Enlace |
---|---|---|---|
El terminal de la batería se desconecta o se vuelve a conectar |
Realice la calibración a punto cero del sensor de dirección |
Sistema de asistencia al seguimiento de carril |
|
Sistema anticolisión | |||
Memorice el punto neutro del ángulo de la dirección |
Sistema de monitoreo de asistencia al estacionamiento |
| |
Sistema de supervisión de vista panorámica |
| ||
Sustitución del ECM | Registro del número de identificación del vehículo (VIN) |
Se enciende el MIL |
|
Registro del identificador de comunicación de la ECU (sistema inmovilizador) |
Función de arranque del motor |
*1 *2 | |
Sustitución del ECM (Si es posible, lea el código de compensación del transeje del antiguo ECM) |
|
| Para la inicialización de UB80E para el registro de UB80E |
Sustitución del ECM (Si es imposible, lea el código de compensación del transeje del ECM anterior) |
| ||
Sustitución del ECM*1 |
Registro del código |
|
|
Sustitución del ECM*2 | Registro del código |
|
|
Sustitución del líquido del transeje automático |
Reinicio de la estimación de la degradación térmica del ATF |
El valor del elemento de la lista de datos "Estimación de la degradación térmica del ATF" no se calculó correctamente. |
|
PROCEDIMIENTO
1. EXTRAIGA LA BATERÍA
Haga clic aquí
2. EXTRAIGA EL ECM
Haga clic aquí
3. EXTRAIGA EL SUBCONJUNTO DE LA ABRAZADERA DE LA BATERÍA
Haga clic aquí
4. EXTRAIGA LA RUEDA DELANTERA IZQUIERDA
5. EXTRAIGA LA ALETA DE EXTENSIÓN DE APERTURA DE LA RUEDA DELANTERA DERECHA
Haga clic aquí
6. EXTRAIGA LA ALMOHADILLA DE EXTENSIÓN DEL ARCO DE LA RUEDA DELANTERA IZQUIERDA
Haga clic aquí
7. EXTRAIGA LA CUBIERTA INFERIOR DEL MOTOR No. 1
Haga clic aquí
8. EXTRAIGA EL CONJUNTO DE LA CUBIERTA INFERIOR DEL MOTOR NO. 2
Haga clic aquí
9. EXTRAIGA EL SELLO DEL FALDÓN DE LA ALETA DELANTERA IZQUIERDA
Haga clic aquí
10. DRENE EL REFRIGERANTE DE MOTOR
Haga clic aquí
11. DRENE EL LÍQUIDO DEL TRANSEJE AUTOMÁTICO
Haga clic aquí

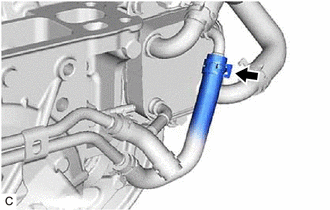

12. DESCONECTE LA MANGUERA DE SALIDA DEL ENFRIADOR DE ACEITE No. 1
(a) Deslice el clip y desconecte la manguera de salida del enfriador de aceite No. 1 del subconjunto de la unión del enfriador de aceite. OBSERVACIÓN: Utilice un recipiente para recoger el líquido del transeje automático que salga de la manguera de salida del enfriador de aceite n° 1 y del subconjunto de unión del enfriador de aceite. |
|

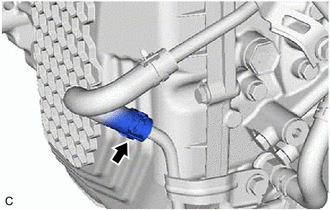

13. DESCONECTE LA MANGUERA DE ENTRADA DEL ENFRIADOR DE ACEITE N° 1
(a) Deslice el clip y desconecte la manguera de entrada del enfriador de aceite n° 1 del subconjunto del tubo de salida del enfriador de aceite n° 1. OBSERVACIÓN: Utilice un recipiente para recoger el líquido del transeje automático que salga de la manguera de entrada del enfriador de aceite n° 1 y del subconjunto del tubo de salida del enfriador de aceite n° 1. |
|
14. EXTRAIGA EL SUBCONJUNTO DEL TUBO DEL ENFRIADOR DE ACEITE SIN MANGUERA No. 1

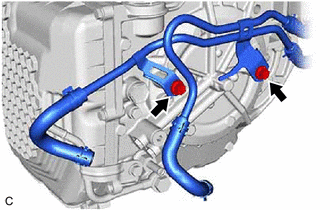

(a) Extraiga los 2 pernos para desconectar el subconjunto del tubo del enfriador de aceite n° 1 sin manguera del subconjunto de la caja del transeje automático. |
|

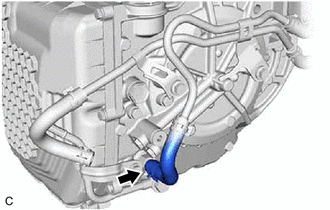

(b) Deslice el clip y desconecte la manguera de entrada del enfriador de aceite No. 2 del enfriador de aceite de la transmisión. OBSERVACIÓN: Utilice un recipiente para recoger el líquido del transeje automático que salga de la manguera de entrada del enfriador de aceite No. 2 y del enfriador de aceite de la transmisión. |
|
(c) Deslice el clip y desconecte la manguera de salida del enfriador de aceite n° 2 para extraer el subconjunto del tubo del enfriador de aceite n° 1 sin manguera del enfriador de aceite de la transmisión. OBSERVACIÓN: Utilice un recipiente para recoger el líquido del transeje automático que salga de la manguera de salida del enfriador de aceite No. 2 y del enfriador de aceite de la transmisión. |
|

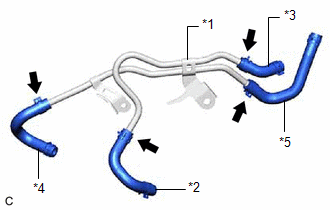

(d) Deslice los 4 clips y extraiga la manguera de entrada del enfriador de aceite n° 1, la manguera de entrada del enfriador de aceite n° 2, la manguera de salida del enfriador de aceite n° 1 y la manguera de salida del enfriador de aceite n° 2 del subconjunto del tubo del enfriador de aceite n° 1 sin manguera. |
|
15. DESCONECTE LA MANGUERA DE DERIVACIÓN DE AGUA N.° 1

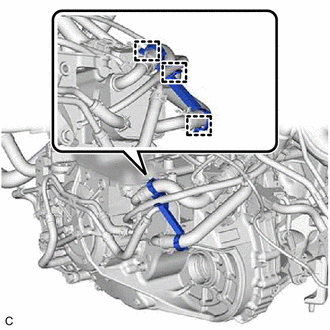

(a) Desenganche las 3 abrazaderas para extraer la abrazadera del respiradero de la transmisión. |
|

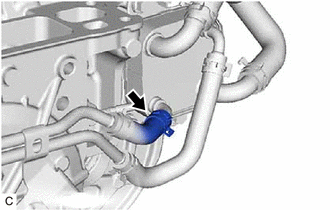

(b) Deslice el clip y desconecte la manguera de derivación de agua No. 1 del enfriador de aceite de transmisión. OBSERVACIÓN: Utilice un recipiente para recoger el refrigerante que salga por las mangueras de derivación de agua No. 1 y del enfriador de aceite de la transmisión. |
|
16. DESCONECTE EL CONJUNTO DE LA MANGUERA DE DERIVACIÓN DE AGUA

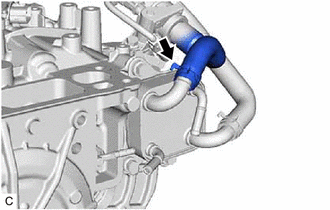

(a) Deslice el clip y desconecte el conjunto de la manguera de derivación de agua del enfriador de aceite de la transmisión. OBSERVACIÓN: Utilice un recipiente para recoger el refrigerante que salga del conjunto de la manguera de derivación de agua y del enfriador de aceite de la transmisión. |
|
17. EXTRAIGA EL ENFRIADOR DE ACEITE DE LA TRANSMISIÓN

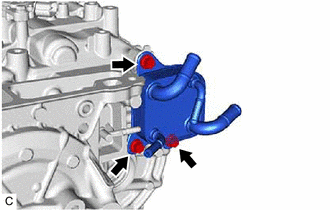

(a) Extraiga los 3 pernos y el enfriador de aceite de la transmisión del subconjunto del cárter de la transmisión automática. OBSERVACIÓN: Utilice un recipiente para recoger el producto refrigerante y el líquido del transeje automático que salgan del enfriador de aceite de la transmisión. |
|
