EXTRACCION
PRECAUCION/AVISO/OBSERVACION
Se muestran a continuacion los procedimientos necesarios (ajuste, calibracion, inicializacion o registro) que se deben llevar a cabo despues de extraer, instalar o reemplazar piezas durante la instalacion/desmontaje del controlador de la camara de television.
Procedimiento necesario tras extraer/instalar/sustituir las piezas
Pieza reemplazada o procedimiento realizado |
Procedimientos Necesarios |
Efecto/funcion no operativa cuando no se lleva a cabo el procedimiento necesario | Enlace |
---|---|---|---|
Desconecte el cable del terminal negativo de la bateria |
Realice la calibracion a cero del sensor de direccion |
Sistema de asistencia al seguimiento de carril |
|
Sistema anticolision | |||
Memorice el punto neutro del angulo de la direccion. |
Sistema de supervision de asistencia al estacionamiento |
| |
Sistema de supervision de vista panoramica |
| ||
Sustitucion del controlador de la camara de television |
| Sistema de supervision de vista panoramica |
|
Asiento del pasajero delantero |
Calibracion a cero (sistema de clasificacion de ocupantes) |
|
|
ADVERTENCIA:
Algunas de estas operaciones de mantenimiento afectan al sistema del airbag SRS. Lea las advertencias relativas al sistema de airbag SRS antes de realizar las operaciones de mantenimiento.
Haga clic aqui
PROCEDIMIENTO
1. EXTRAIGA EL CONJUNTO DEL ASIENTO DELANTERO DERECHO
OBSERVACION:
Siga el mismo procedimiento que para el lado izquierdo.
Haga clic aqui
2. EXTRAIGA LA CUBIERTA DE LA ECU DE ASISTENCIA AL ESTACIONAMIENTO

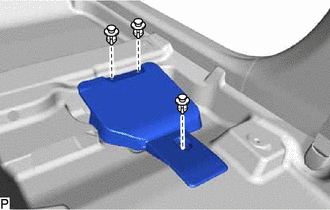

(a) Extraiga los 3 clips y la cubierta de la ECU de asistencia al estacionamiento. | |
3. EXTRAIGA EL CONTROLADOR DE CAMARA DE TELEVISION

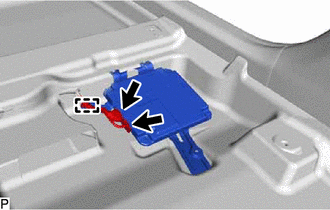

(a) Desconecte los conectores. | |
(b) Desenganche la abrazadera.

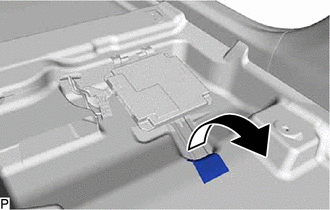

(c) De la vuelta al conjunto de la moqueta del piso delantero y a la alfombrilla del piso delantero, como se muestra en la ilustracion. |
|

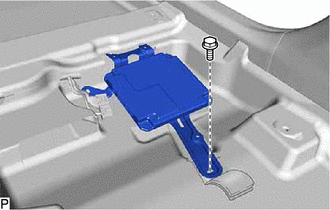

(d) Quite el perno. | |

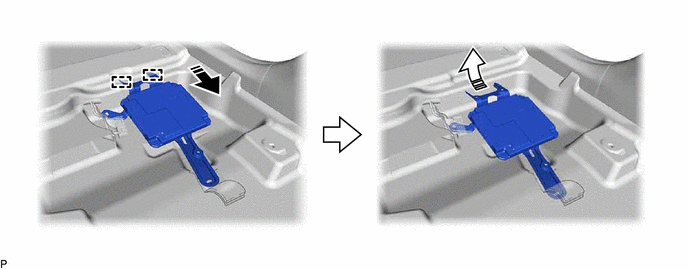

(e) Desenganche las 2 guias y extraiga el controlador de la camara de television como se muestra en la ilustracion.
Extraiga en esta direccion (1) |
Extraiga en esta direccion (2) |
