EXTRACCION
PRECAUCION/AVISO/OBSERVACION
Los procedimientos necesarios (de ajuste, calibracion, inicializacion o registro) que se deben realizar despues de extraer e instalar las piezas o al sustituirlas durante la extraccion/instalacion del DCM (transceptor de telematica) se muestran a continuacion.
Procedimientos necesarios tras extraer/instalar/sustituir las piezas
Pieza sustituida o procedimiento realizado |
Procedimiento necesario | Efecto/funcion no operativa cuando no se lleva a cabo el procedimiento necesario |
Vinculado |
---|---|---|---|
*1: Con sistema de llave inteligente
*2: sin sistema de llave inteligente | |||
DCM (transceptor de telematica) |
Activacion del DCM | Sistema de conexion de seguridad |
|
Registro del codigo | Sistema de telematica |
*1 *2 |
PROCEDIMIENTO
1. EXTRAIGA EL CONJUNTO DEL SISTEMA DE CONTROL DEL AIRE ACONDICIONADO
Haga clic aqui
2. EXTRAIGA EL SUBCONJUNTO DE LA MOLDURA DE ACABADO DEL GRUPO DE INSTRUMENTOS CENTRAL (para la pantalla de 7 pulgadas)
Haga clic aqui
3. EXTRAIGA EL SUBCONJUNTO DE LA MOLDURA DE ACABADO DEL GRUPO DE INSTRUMENTOS CENTRAL (para la pantalla de 9 pulgadas)
Haga clic aqui
4. EXTRAIGA EL CONJUNTO DE LA MOLDURA DE ACABADO CENTRAL DEL GRUPO DE INSTRUMENTOS
Haga clic aqui
5. EXTRAIGA EL EMBELLECEDOR DE LA PLACA DE ACABADO DEL PANEL DE INSTRUMENTOS
Haga clic aqui
6. RETIRE LA MOLDURA DE ACABADO CENTRAL INFERIOR DEL PANEL DE INSTRUMENTOS
Haga clic aqui
7. EXTRAIGA LA CUBIERTA DEL BOTON DE DESBLOQUEO DEL CAMBIO
para UB80E:
Haga clic aqui
Para UA80E:
Haga clic aqui
Para UB80F:
Haga clic aqui
8. EXTRAIGA EL SUBCONJUNTO DE LA PERILLA DE LA PALANCA DE CAMBIOS
para UB80E:
Haga clic aqui
Para UA80E:
Haga clic aqui
Para UB80F:
Haga clic aqui
9. EXTRAIGA EL SUBCONJUNTO DEL PANEL SUPERIOR TRASERO DE LA CONSOLA
Haga clic aqui
10. EXTRAIGA EL DCM (TRANSCEPTOR DE TELEMATICA) CON SOPORTE
(a) Desconecte todos los conectores. |
|

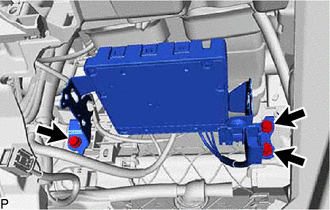

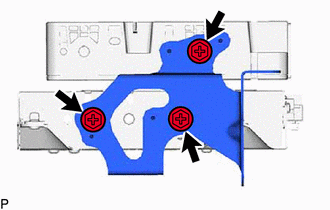

(b) Extraiga los 3 pernos. | |

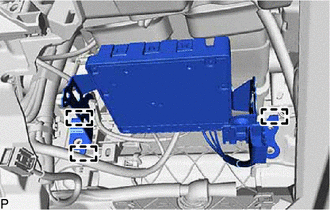

(c) Desenganche las 3 guias. | |

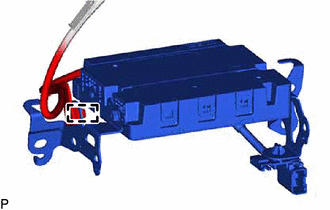

(d) Desenganche la abrazadera. | |

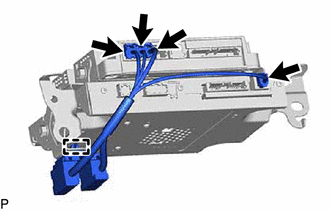

(e) Desconecte todos los conectores y extraiga el DCM (transceptor de telematica) con soporte.
11. EXTRAIGA EL SUBCONJUNTO DEL CABLE DE LA ANTENA
(a) Sin Sistema de Navegacion:

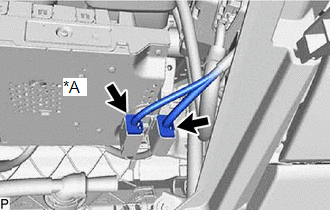

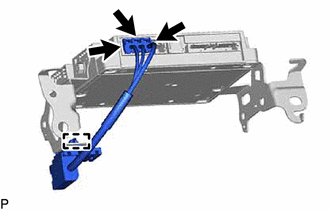

(1) Desconecte los 3 conectores. | |
(2) Desenganche la abrazadera para extraer el subconjunto del cable de la antena.
(b) Con Sistema de Navegacion:
(1) Desconecte los 4 conectores. | |
(2) Desenganche la abrazadera para extraer el subconjunto del cable de la antena.
12. EXTRAIGA EL SOPORTE DEL TELEFONO NO. 2
(a) Sin Sistema de Navegacion:

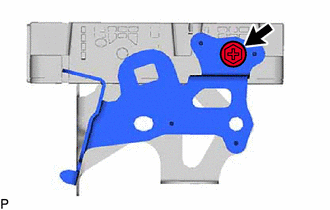

(1) Extraiga el tornillo y el soporte del telefono No. 2. |
|
(b) Con Sistema de Navegacion:

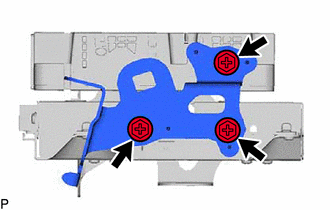

(1) Extraiga los 3 tornillos y el soporte del telefono No. 2. |
|
13. EXTRAIGA EL SOPORTE DEL TELEFONO NO. 1
(a) Sin Sistema de Navegacion:
(1) Extraiga el tornillo y el soporte del telefono No. 1. |
|
(b) Con Sistema de Navegacion:
(1) Extraiga los 3 tornillos y el soporte del telefono No. 1. |
|
14. EXTRAIGA LA ECU DE NAVEGACION (con Sistema de Navegacion)
15. EXTRAIGA EL DCM (TRANSCEPTOR DE TELEMATICA)
