EXTRACCION
PRECAUCION / AVISO / OBSERVACION
A continuacion se muestran los procedimientos necesarios (ajuste, calibracion, inicializacion o registro) que deben realizarse despues de que se hayan extraido, instalado o sustituido las piezas durante la extraccion/instalacion del conjunto del respaldo del asiento delantero derecho.
Procedimientos necesarios despues de extraer/instalar/sustituir las piezas|
Pieza sustituida o procedimiento realizado |
Procedimiento necesario |
Efecto/funcion no operativa cuando no se lleva a cabo el procedimiento necesario |
Enlace |
|---|---|---|---|
|
Desconecte el cable del terminal negativo de la bateria |
Realice la calibracion a punto cero del sensor de direccion |
Sistema de asistencia al seguimiento de carril |
|
|
Sistema anticolision | |||
|
Memorice el punto neutro del angulo de la direccion |
Sistema de monitoreo de asistencia al estacionamiento |
| |
|
Sistema de supervision de vista panoramica |
| ||
| Calibracion a cero (sistema de clasificacion de ocupantes) |
|
|
ADVERTENCIA:
Haga clic aqui .gif)
PROCEDIMIENTO
1. EXTRAIGA EL CONJUNTO DEL ASIENTO DELANTERO DERECHO
Haga clic aqui
2. RETIRE LA FUNDA DEL RESPALDO DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL
Haga clic aqui
3. EXTRAIGA LA MANILLA DEL DISPOSITIVO DE AJUSTE VERTICAL DERECHO
Haga clic aqui
4. EXTRAIGA LA MANILLA DE LIBERACION DEL DISPOSITIVO DE AJUSTE DE RECLINADO DERECHO
Haga clic aqui
5. EXTRAIGA EL PROTECTOR DEL COJIN DEL ASIENTO DELANTERO DERECHO
Haga clic aqui
6. EXTRAIGA LA PROTECCION INTERIOR DEL COJIN DEL ASIENTO DELANTERO DERECHO
Haga clic aqui
7. EXTRAIGA EL CONJUNTO DEL RESPALDO DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL
Haga clic aqui
8. EXTRAIGA EL SOPORTE DEL REPOSACABEZAS DEL ASIENTO DELANTERO
Haga clic aqui
9. EXTRAIGA LA FUNDA DEL RESPALDO DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL CON ALMOHADILLA
Haga clic aqui
10. EXTRAIGA LA FUNDA DEL RESPALDO DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL
Haga clic aqui
11. EXTRAIGA EL CONJUNTO DE LA CALEFACCION DEL RESPALDO DEL ASIENTO DELANTERO DERECHO

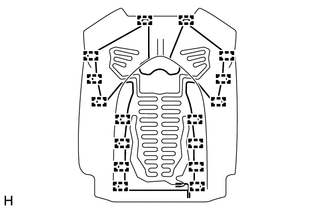

| (a) Extraiga las 16 tachuelas y el conjunto de la calefaccion del respaldo del asiento delantero derecho de la funda del respaldo del asiento delantero de tipo individual. |
|
