EXTRACCION
PROCEDIMIENTO
1. RECUPERE EL REFRIGERANTE DEL SISTEMA DE REFRIGERACION
Haga clic aqui
.gif)
2. EXTRAIGA EL SENSOR DE PRESION DEL AIRE ACONDICIONADO
|

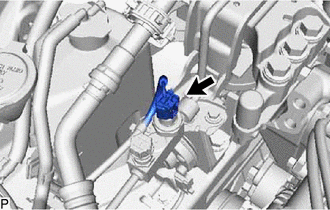

(a) Desconecte el conector. |
|

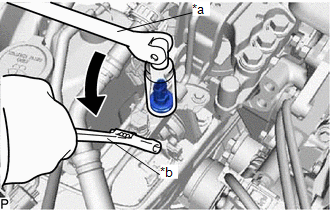

| (b) Extraiga el sensor de presion del aire acondicionado con una llave de tubo profunda de 27 mm tal como se muestra en la ilustracion. AVISO: Selle las aberturas de las piezas desconectadas con cinta de vinilo para evitar que penetre humedad y particulas extranas. |
|
