EXTRACCION
PROCEDIMIENTO
1. EXTRAIGA EL CONJUNTO DE LA CAJA DE LA CONSOLA DEL TECHO

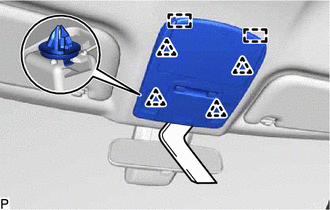

(a) Para techo normal:
| (1) Desenganche los 4 clips con un extractor de molduras. |
|
(2) Desenganche las 2 guias.

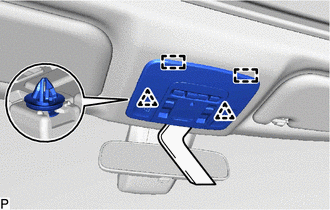

(b) Excepto techo normal:
| (1) Utilice un extractor de molduras para desenganchar los 2 clips. |
|
(2) Desenganche las 2 guias.
(c) Desconecte cada conector y extraiga el conjunto de la caja de la consola del techo.
