EXTRACCION
PROCEDIMIENTO
1. EXTRAIGA EL CONJUNTO DE LA LUZ INTERIOR (para la bombilla)

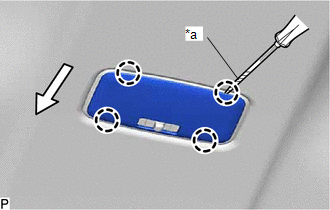

(a) Utilice un destornillador con el extremo envuelto en cinta protectora para desenganchar las 4 garras y extraer la lente de la luz interior.
.png)
|
*a | Cinta protectora |
.png) |
Delantero |

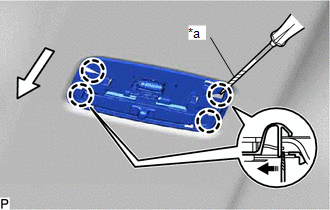

(b) Utilice un destornillador con la punta envuelta en cinta protectora para desenganchar las 4 garras como se muestra en la ilustracion y separe el alojamiento de la luz interior.
|
*a | Cinta protectora |
|
|
Parte delantera |
.png) |
Extraer en esta direccion |
| (c) Desenganche la abrazadera. |
|

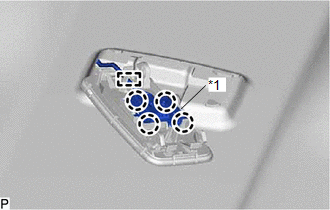

(d) Desenganche las 4 garras y desconecte la base del interruptor de la luz interior de su alojamiento.
2. EXTRAIGA LA BOMBILLA DE LA LUZ INTERIOR TRASERA (tipo bombilla)
(a) Extraiga la bombilla de la luz interior trasera de la base del interruptor de la luz interior.
3. EXTRAIGA EL CONJUNTO DEL PROYECTOR DE LUZ (para el LED)

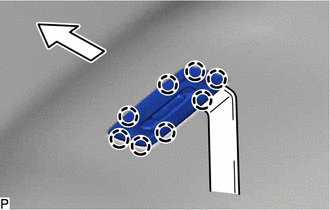

(a) Desenganche las 8 garras con un extractor de molduras.
|
|
Delantero |
(b) Desenchufe el conector y extraiga el conjunto del proyector de luz.
