EXTRACCION
PRECAUCION / AVISO / OBSERVACION
A continuacion, se muestran los procedimientos necesarios (ajuste, calibracion, inicializacion o registro) que deben realizarse despues de que se hayan extraido, instalado o sustituido las piezas durante la extraccion/instalacion del conjunto del sensor de nivel del combustible.
Procedimientos necesarios despues de extraer, instalar o sustituir piezas|
Pieza sustituida o procedimiento realizado |
Procedimiento necesario |
Efecto/funcion no operativa cuando no se lleva a cabo el procedimiento necesario |
Enlace |
|---|---|---|---|
|
El terminal de la bateria se desconecta/reconecta |
Realice la calibracion a cero del sensor de direccion. |
Sistema asistente de mantenimiento de carril |
|
|
Sistema anticolision | |||
|
Memorice el punto neutro del angulo de la direccion. |
Sistema de supervision de asistencia al estacionamiento |
| |
|
Sistema de supervision de vista panoramica |
|

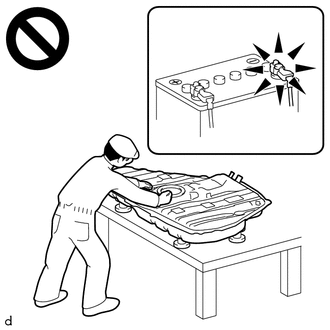

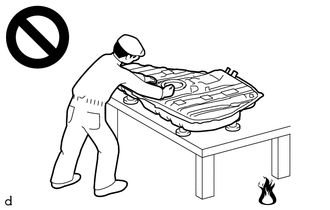

ADVERTENCIA:
.png)
.png)
PROCEDIMIENTO
1. EXTRAIGA EL CONJUNTO DEL TUBO DE ASPIRACION DE COMBUSTIBLE CON BOMBA Y MEDIDOR
Haga clic aqui .gif)
2. EXTRAIGA EL CONJUNTO DEL MEDIDOR DEL SENSOR DEL NIVEL DE COMBUSTIBLE

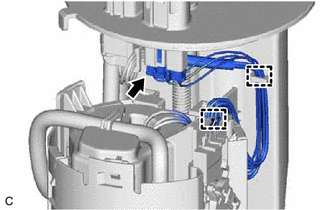

| (a) Desconecte el conector del conjunto del sensor de nivel del combustible. |
|
(b) Desenganche las 2 abrazaderas para desconectar el mazo de cables del subconjunto la placa de aspiracion de combustible.
AVISO:
No dane el mazo de cables.

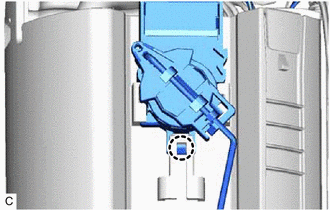

| (c) Desenganche la garra y extraiga el conjunto del sensor de nivel del combustible del conjunto del tubo de aspiracion del combustible con bomba y medidor. AVISO: Tenga cuidado de no doblar el brazo del conjunto del medidor del sensor de nivel del combustible. |
|
