Toyota Camry Manual de reparaciones XV70 (2017-2023): ExtracciOn

Toyota Camry Manual de reparaciones XV70 (2017-2023) / Sistema híbrido, del motor / A25a-fks (control De Emisiones) / VAlvula De Pcv / ExtracciOn

EXTRACCION

PRECAUCION / AVISO / OBSERVACION

A continuacion, se muestran los procedimientos necesarios (ajuste, calibracion, inicializacion o registro) que deben realizarse despues de que se hayan extraido, instalado o sustituido las piezas durante la extraccion/instalacion de la valvula PCV (subconjunto de la valvula de ventilacion).

Procedimientos necesarios despues de extraer, instalar o sustituir piezas

Pieza sustituida o procedimiento realizado

Procedimientos Necesarios

Efecto/funcion no operativa cuando no se lleva a cabo el procedimiento necesario

Enlace
  • Sustitucion del conjunto del cuerpo de la mariposa
  • Limpieza de los residuos presentes en el conjunto del cuerpo de la mariposa
  • Sustitucion del conjunto de la valvula de EGR
  • La fuga de gas del sistema de escape esta reparada

Inspeccion posterior a la reparacion
  • Al ralenti deficiente, etc.
  • Funcion de arranque del motor, etc.

AVISO:

Este procedimiento incluye la extraccion de los pernos de cabeza pequena. Consulte "Pernos de cabeza pequena" de "Observaciones basicas acerca de las tareas de reparacion" para identificar los pernos de cabeza pequena.

Haga clic aqui

PROCEDIMIENTO

1. EXTRAIGA EL COLECTOR DE ADMISION

Haga clic aqui

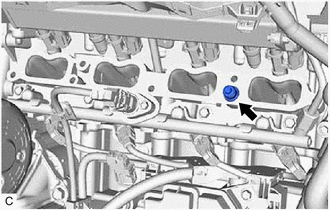

2. EXTRAIGA LA VALVULA DE PCV (SUBCONJUNTO DE LA VALVULA DE VENTILACION)

(a) Extraiga la valvula de PCV (subconjunto de la valvula de ventilacion) del subconjunto de la culata.
