EXTRACCION
PROCEDIMIENTO

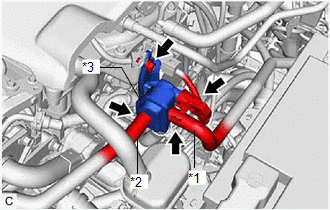

1. EXTRAIGA LA VALVULA DE PURGA (VSV DE PURGA)
| (a) Desconecte el conector de la valvula de purga (VSV de purga). |
|
(b) Deslice el clip y desconecte la manguera de alimentacion de vapor de combustible No. 1 de la valvula de purga (VSV de purga)
(c) Desconecte la manguera de alimentacion de vapor de combustible No. 2 de la valvula de purga (VSV de purga).
(d) Extraiga el perno y la valvula de purga (VSV de purga) del soporte de la VSV de purga.
Componentes
InspecciOnDesmontaje
DESMONTAJE PROCEDIMIENTO 1.
EXTRAIGA LA PLACA DE LA CUBIERTA DEL FILTRO DE AIRE (a) Desenganche
la garra y las 2 guias como indican las flechas y en el orden que se muestra
en la ilustracion para extraer la placa de la cubierta del filtro de aire.
Extraer en esta direccion (1) ...
Mensaje faltante de perdida de comunicacion con ECM/PCM "A"
(U010087,U012587,U012687,U012987,U014087,U015587,U016487,U023387)
DESCRIPCION Estos DTC se almacenan cuando el
conjunto de la ECU de advertencia de espacio libre no puede recibir y reconocer
varias senales a traves de la linea de comunicacion CAN.
No. de DTC Detection
Item Condicion de deteccion
de DTC Area afectada
U010087 Mensaje
fal ...
Centelleo de la pantalla o distorsion del color
PROCEDIMIENTO
1. COMPRUEBE LOS AJUSTES DE VISUALIZACION
(a) Restablezca los ajustes de visualizacion (contraste, brillo) y verifique si la pantalla se ve bien.
OK: La pantalla regresa a la normalidad.
OK
FIN DE LA INSPECCION
NG
VAYA A LA SIGUIENTE AREA POSIBLEMENTE ...
