INSPECCIÓN

PROCEDIMIENTO

1. INSPECCIONE EL CONJUNTO DEL INTERRUPTOR DEL LIMPIAPARABRISAS

(a) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Interruptor del limpiaparabrisas delantero

Conexión del tester	Condición	Condición especificada
14 (MIST) - 5 (E)	Posición MIST	Por debajo de 1 Ω
14 (MIST) - 5 (E)	Excepto en la posición MIST	10 kΩ o superior
10 (W-OFF) - 5 (E)	Posición OFF	Por debajo de 1 Ω
10 (W-OFF) - 5 (E)	Excepto en la posición OFF	10 kΩ o superior
13 (+S) - 5 (E)	Posición INT	Por debajo de 1 Ω
13 (+S) - 5 (E)	Excepto la posición INT	10 kΩ o superior
11 (+1) - 5 (E)	Posición LO	Por debajo de 1 Ω
11 (+1) - 5 (E)	Excepto en la posición LO	10 kΩ o superior
12 (+2) - 5 (E)	Posición HI	Por debajo de 1 Ω
12 (+2) - 5 (E)	Excepto en la posición HI	10 kΩ o superior

Interruptor del lavaparabrisas delantero

Conexión del tester	Condición	Condición especificada
15 (WF) - 5 (E)	Posición ON	Por debajo de 1 Ω
15 (WF) - 5 (E)	Posición OFF	10 kΩ o superior

Interruptor de ajuste del tiempo de intermitencia

Conexión del tester	Condición	Condición especificada
4 (VR) - 5 (E)	Posición P1	1102 a 1218 Ω
	Posición P2	570 a 630 Ω
	Posición P3	256.5 a 283.5 Ω
	Posición P4	Por debajo de 1 Ω

Si el resultado no es el especificado, reemplace el conjunto del interruptor del limpiaparabrisas.

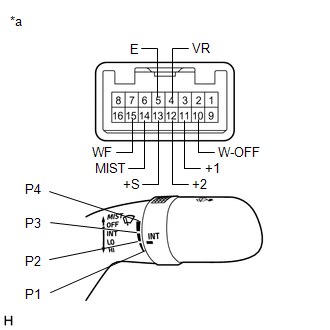

*a	Componente sin mazo de cables conectado (Conjunto del interruptor de los limpiaparabrisas)
