Toyota Camry Manual de reparaciones XV70 (2017-2023): InspecciÓn

INSPECCIÓN

PROCEDIMIENTO

1. INSPECCIONE LA VÁLVULA SOLENOIDE (SL)

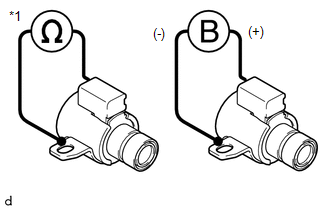

(a) Mida la resistencia según los valores de la siguiente tabla. Resistencia estándar: Conexión del tester Condición Condición especificada Terminal del conector de la válvula solenoide (SL) - Cuerpo de la válvula solenoide (SL) 20 °C (68 °F) 11 a 15 Ω Si el resultado no es el especificado, sustituya la válvula solenoide (SL).

*1 Válvula solenoide (SL)

(b) Conecte el cable positivo (+) de la batería al terminal del conector de la válvula solenoide (SL), y el cable negativo (-) al cuerpo de la válvula solenoide (SL), y verifique que la válvula solenoide (SL) se mueva y produzca un sonido de funcionamiento.

AVISO:

Cuando utilice la tensión de la batería durante la inspección, no sitúe las sondas negativa (-) y positiva (+) del tester demasiado cerca la una de la otra, dado que se puede producir un cortocircuito.

OK:

La válvula solenoide (SL) se mueve y produce un sonido de funcionamiento.

Si el resultado no es el especificado, sustituya la válvula solenoide (SL).

2. INSPECCIONE LA VÁLVULA SOLENOIDE (SLT)

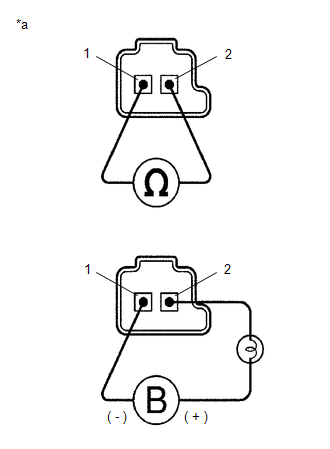

(a) Mida la resistencia según los valores de la siguiente tabla. Resistencia estándar: Conexión del tester Condición Condición especificada 1 - 2 20 °C (68 °F) 5.0 a 5.6 Ω Si el resultado no es el especificado, sustituya la válvula solenoide (SLT).

*a Componente sin mazo de cables conectado (Válvula solenoide (SLT))

(b) Conecte el cable positivo (+) de la batería con una bombilla 21 W al terminal 2 y el cable negativo (-) de la batería al terminal 1 del conector de la válvula solenoide (SLT) y verifique que la válvula solenoide (SLT) se mueva y produzca un sonido de funcionamiento.

AVISO:

Cuando utilice la tensión de la batería durante la inspección, no sitúe las sondas negativa (-) y positiva (+) del tester demasiado cerca la una de la otra, dado que se puede producir un cortocircuito.

OK:

La válvula solenoide (SLT) se mueve y produce un sonido de funcionamiento.

Si el resultado no es el especificado, sustituya la válvula solenoide (SLT).

3. INSPECCIONE LA VÁLVULA SOLENOIDE (SLU)

OBSERVACIÓN:

Consulte el procedimiento de inspección de la válvula solenoide (SLT).

4. INSPECCIONE LA VÁLVULA SOLENOIDE (SL1).

OBSERVACIÓN:

Consulte el procedimiento de inspección de la válvula solenoide (SLT).

5. INSPECCIONE LA VÁLVULA SOLENOIDE (SL2)

OBSERVACIÓN:

Consulte el procedimiento de inspección de la válvula solenoide (SLT).

6. INSPECCIONE LA VÁLVULA SOLENOIDE (SL3)

OBSERVACIÓN:

Consulte el procedimiento de inspección de la válvula solenoide (SLT).

7. INSPECCIONE LA VÁLVULA SOLENOIDE (SL4)

OBSERVACIÓN:

Consulte el procedimiento de inspección de la válvula solenoide (SLT).

8. INSPECCIONE LA VÁLVULA SOLENOIDE (SL5)

OBSERVACIÓN:

Consulte el procedimiento de inspección de la válvula solenoide (SLT).

9. INSPECCIONE LA VÁLVULA SOLENOIDE (SL6)

OBSERVACIÓN:

Consulte el procedimiento de inspección de la válvula solenoide (SLT).
