INSPECCIÓN

PROCEDIMIENTO

1. INSPECCIONE EL JUEGO DE INTERRUPTORES (CONJUNTO DEL INTERRUPTOR DEL FRENO DE ESTACIONAMIENTO ELÉCTRICO)

(a) Inspeccione el interruptor del modo NORMAL:

(1) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Condición

Condición especificada

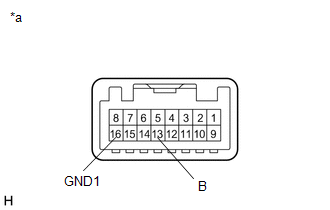

13 (B) - 16 (GND1)

El interruptor del modo NORMAL se mantiene pulsado

Inferior a 1 Ω

El interruptor del modo NORMAL no está pulsado

10 kΩ o superior

Si el resultado no es el especificado, sustituya el juego de interruptores (conjunto del interruptor del freno de estacionamiento eléctrico).

*a

Componente sin mazo de cables conectado

(Juego de interruptores (conjunto del interruptor de freno de estacionamiento eléctrico))

(b) Inspeccione el interruptor del modo SPORT:

(1) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Condición

Condición especificada

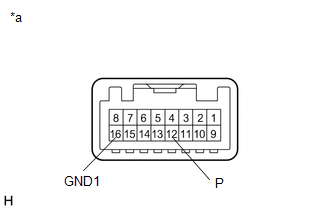

12 (P) - 16 (GND1)

El interruptor del modo SPORT se mantiene pulsado

Inferior a 1 Ω

Interruptor de modo SPORT sin pulsar

10 kΩ o superior

Si el resultado no es el especificado, sustituya el juego de interruptores (conjunto del interruptor del freno de estacionamiento eléctrico).

*a

Componente sin mazo de cables conectado

(Juego de interruptores (conjunto del interruptor de freno de estacionamiento eléctrico))

(c) Compruebe la iluminación:

(1) Aplique tensión de la batería al juego de interruptores (conjunto del interruptor del freno de estacionamiento eléctrico) y compruebe que el interruptor se ilumina.

OK:

Estado

Condición especificada

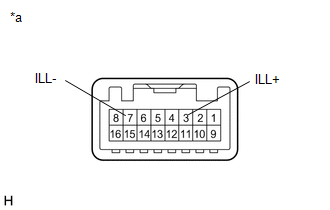

Terminal positivo de la batería (+) →Terminal 3 (ILL+)

Terminal negativo de la batería (-) → Terminal 7 (ILL-)

Se enciende

Si el resultado no es el especificado, sustituya el juego de interruptores (conjunto del interruptor del freno de estacionamiento eléctrico).

*a

Componente sin mazo de cables conectado

(Juego de interruptores (conjunto del interruptor de freno de estacionamiento eléctrico))
