INSPECCIÓN EN EL VEHÍCULO
PRECAUCIÓN / AVISO / OBSERVACIÓN
OBSERVACIÓN:
PROCEDIMIENTO
1. EXTRAIGA LA RUEDA TRASERA
Haga clic aquí.
2. DESCONECTE EL CONJUNTO DEL CABLE DEL FRENO DE ESTACIONAMIENTO NO. 2
Haga clic aquí
3. SEPARE EL CONJUNTO DE LA PINZA DEL FRENO DE DISCO TRASERO
Haga clic aquí
4. EXTRAIGA EL DISCO TRASERO
Haga clic aquí
5. INSPECCIONE LA HOLGURA DEL COJINETE DEL CUBO DEL EJE TRASERO

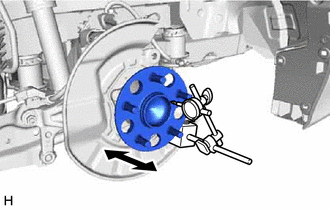

(a) Mida la holgura cerca del centro del cubo del eje trasero con un indicador de cuadrante con base magnética. Holgura máxima: 0.05 mm (0.00196 pulg.) AVISO:
OBSERVACIÓN: Si el espacio libre supera el valor máximo especificado, sustituya el conjunto del cubo y cojinete del eje trasero. |
|
6. INSPECCIONE LA DESCENTRALIZACIÓN DEL CUBO DEL EJE TRASERO

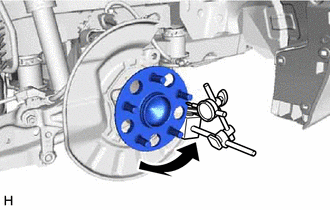

(a) Con un indicador de cuadrante con base magnética, mida el descentramiento de la superficie del cubo del eje trasero, fuera de los pernos del cubo del eje trasero. Descentramiento máximo: 0.05 mm (0.00196 pulg.) AVISO:
OBSERVACIÓN: Si el descentramiento supera valor máximo especificado, sustituya el conjunto del cubo y cojinete del eje trasero. |
|
7. INSTALE EL DISCO TRASERO
Haga clic aquí
8. INSTALE EL CONJUNTO DE LA PINZA DEL FRENO DE DISCO TRASERO
Haga clic aquí
9. CONECTE EL CONJUNTO DEL CABLE DEL FRENO DE ESTACIONAMIENTO NO. 2
Haga clic aquí
10. COLOQUE LA RUEDA TRASERA
Haga clic aquí
