INSPECCION

PROCEDIMIENTO

1. INSPECCIONE EL INTERRUPTOR DEL ASIENTO ELECTRICO DELANTERO IZQUIERDO

(a) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia estandar:

Interruptor de deslizamiento

Conexion del tester

Condicion

Condicion especificada

4 - 6

Interruptor de deslizamiento pulsado

(Hacia adelante)

Inferior a 1 ?

1 - 12

4 - 12

Desactivado

1 - 12

1 - 6

Interruptor de deslizamiento pulsado

(Hacia atras)

4 - 12
Interruptor de movimiento vertical delantero

Conexion del tester

Condicion

Condicion especificada

7 - 6

Interruptor de movimiento vertical delantero pulsado

(Hacia arriba)

Inferior a 1 ?

11 - 12

7 - 12

Desactivado

11 - 12

11 - 6

Interruptor de movimiento vertical delantero pulsado

(Hacia abajo)

7 - 12
Interruptor de elevacion

Conexion del tester

Condicion

Condicion especificada

8 - 6

Interruptor de elevacion pulsado

(Hacia arriba)

Inferior a 1 ?

10 - 12

10 - 12

Desactivado

8 - 12

10 - 6

Interruptor de elevacion pulsado

(Hacia abajo)

8 - 12
Interruptor de reclinado

Conexion del tester

Condicion

Condicion especificada

5 - 6

Interruptor de reclinado pulsado

(Hacia adelante)

Inferior a 1 ?

11 - 6

7 - 6

3 - 12

5 - 12

Desactivado

3 - 12

3 - 6

Interruptor de reclinado pulsado

(Hacia atras)

5 - 12

10 - 6

8 - 6
Interruptor de soporte lumbar

Conexion del tester

Condicion

Condicion especificada

9 - 6

Se pulsa el interruptor lumbar

(Sujete)

Inferior a 1 ?

2 - 12

2 - 12

Desactivado

9 - 12

2 - 6

Se pulsa el interruptor lumbar

(Libere)

9 - 12

Si el resultado no es el especificado, sustituya el conjunto del interruptor del asiento electrico delantero izquierdo.

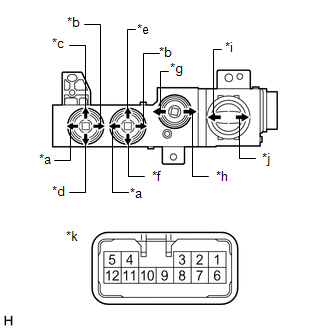

*a

Interruptor de deslizamiento (hacia adelante)

*b

Interruptor de deslizamiento (hacia atras)

*c

Interruptor de movimiento vertical delantero (hacia arriba)

*d

Interruptor de movimiento vertical delantero (hacia abajo)

*e

Interruptor de elevacion (hacia arriba)

*f

Interruptor de elevacion (hacia abajo)

*g

Interruptor de reclinado (hacia delante)

*h

Interruptor de reclinado (hacia atras)

*i

Interruptor de soporte lumbar (sujetar)

*j

Interruptor de soporte lumbar (liberar)

*k

Componente sin mazo de cables conectado

(interruptor del asiento electrico delantero izquierdo)

2. INSPECCIONE EL INTERRUPTOR DEL ASIENTO ELECTRICO DELANTERO DERECHO

(a) Mida la resistencia segun los valores de la siguiente tabla.

Resistencia estandar:

Interruptor de deslizamiento

Conexion del tester

Condicion

Condicion especificada

2 - 12

Interruptor de deslizamiento pulsado

(Hacia adelante)

Inferior a 1 ?

5 - 6

2 - 6

Desactivado

5 - 6

2 - 6

Interruptor de deslizamiento pulsado

(Hacia atras)

5 - 12
Interruptor de movimiento vertical delantero

Conexion del tester

Condicion

Condicion especificada

7 - 6

Interruptor de movimiento vertical delantero pulsado

(Hacia arriba)

Inferior a 1 ?

11 - 12

11 - 6

Desactivado

7 - 6

11 - 6

Interruptor de movimiento vertical delantero pulsado

(Hacia abajo)

7 - 12
Interruptor de elevacion

Conexion del tester

Condicion

Condicion especificada

8 - 6

Interruptor de elevacion pulsado

(Hacia arriba)

Inferior a 1 ?

10 - 12

10 - 6

Desactivado

8 - 6

10 - 6

Interruptor de elevacion pulsado

(Hacia abajo)

8 - 12
Interruptor de reclinado

Conexion del tester

Condicion

Condicion especificada

11 - 12

Interruptor de reclinado pulsado

(Hacia adelante)

Inferior a 1 ?

7 - 12

1 - 12

3 - 6

1 - 6

Desactivado

3 - 6

1 - 6

Interruptor de reclinado pulsado

(Hacia atras)

10 - 12

8 - 12

3 - 12

Si el resultado no es el especificado, sustituya el conjunto del interruptor del asiento electrico delantero derecho.

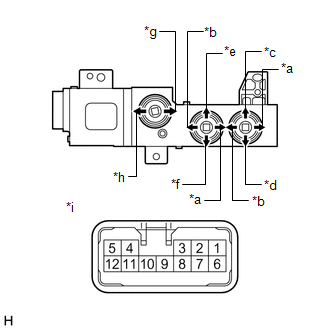

*a

Interruptor de deslizamiento (hacia adelante)

*b

Interruptor de deslizamiento (hacia atras)

*c

Interruptor de movimiento vertical delantero (hacia arriba)

*d

Interruptor de movimiento vertical delantero (hacia abajo)

*e

Interruptor de elevacion (hacia arriba)

*f

Interruptor de elevacion (hacia abajo)

*g

Interruptor de reclinado (hacia delante)

*h

Interruptor de reclinado (hacia atras)

*i

Componente sin mazo de cables conectado

Interruptor del asiento electrico delantero derecho)
