INSTALACIÓN
PRECAUCIÓN / AVISO / OBSERVACIÓN
OBSERVACIÓN:
PROCEDIMIENTO
1. INSTALE EL SENSOR DEL AIRBAG DELANTERO
(a) Compruebe si el interruptor de encendido está en posición OFF.
(b) Asegúrese de que el cable esté desconectado del terminal negativo (-) de la batería.

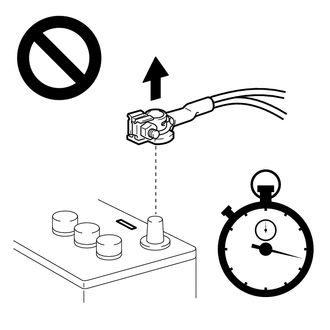

ADVERTENCIA:
Espere al menos 90 segundos después de desconectar el cable del terminal negativo (-) de la batería para desactivar el sistema SRS.

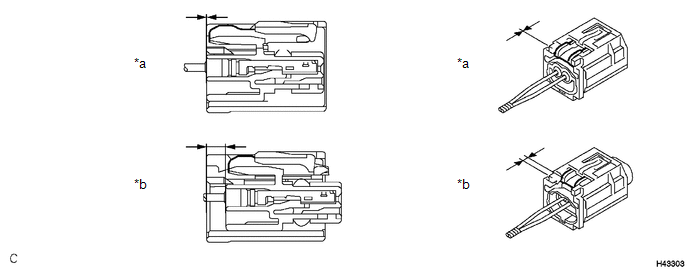

(c) Antes de conectar el conector, compruebe si la posición del bloqueo del alojamiento blanco está como se indica en la ilustración.
*a | Incorrecto | *b |
Correcto |
(d) Enganche la garra e instale el sensor del airbag delantero con el perno.
Torque:
9.0 N·m {92 kgf·cm, 80 in·lbf}
AVISO:

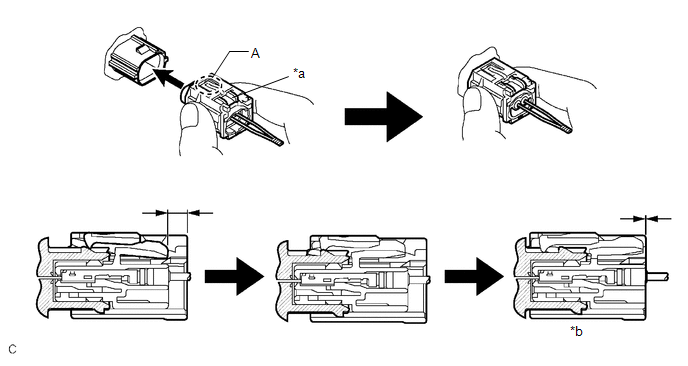

(e) Conecte el conector al sensor del airbag delantero.
*a | Bloqueo del alojamiento blanco |
*b | Conexión finalizada |
AVISO:
Cuando conecte algún conector del airbag, tenga cuidado de no dañar el mazo de cables del airbag.
OBSERVACIÓN:
(f) Compruebe que las piezas instaladas del sensor del airbag delantero no estén flojas.
2. CONECTE EL CABLE AL TERMINAL NEGATIVO DE LA BATERÍA
para A25A-FKS: haga clic aquí
Para 2GR-FKS: haga clic aquí
AVISO:
Cuando desconecte el cable, deberá iniciar algunos sistemas después de volver a conectar el cable.
Haga clic aquí
3. REALICE UNA INSPECCIÓN DEL SISTEMA DE DIAGNÓSTICO
Haga clic aquí
4. INSPECCIONE LA LUZ DE ADVERTENCIA SRS
Haga clic aquí.
