INSTALACIÓN
PRECAUCIÓN / AVISO / OBSERVACIÓN
AVISO:
Este procedimiento incluye la instalación de los pernos de cabeza pequeña. Consulte "Pernos de cabeza pequeña" de "Observaciones básicas acerca de las tareas de reparación" para identificar los pernos de cabeza pequeña.
Haga clic aquí .gif)
PROCEDIMIENTO
1. INSTALE EL CONJUNTO DE LA VÁLVULA REGULADORA DE ACEITE DE DISTRIBUCIÓN DEL ÁRBOL DE LEVAS (CONJUNTO DEL PERNO DEL ENGRANAJE DE DISTRIBUCIÓN DEL ÁRBOL DE LEVAS DE ESCAPE)

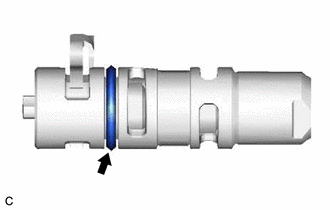

| (a) Tipo A: (1) Aplique una fina capa de aceite de motor en la junta tórica del conjunto de la válvula reguladora de aceite de distribución del árbol de levas (conjunto del perno del engranaje de distribución del árbol de levas de escape). AVISO: Si vuelve a utilizar el conjunto de la válvula reguladora de aceite de distribución del árbol de levas (conjunto del perno del engranaje de distribución del árbol de levas de escape), inspeccione la junta tórica. (2) Coloque de forma provisional el conjunto de la válvula reguladora de aceite de distribución del árbol de levas (conjunto del perno del engranaje de distribución del árbol de levas de escape) en el conjunto del engranaje de escape de distribución del árbol de levas. AVISO: Si el conjunto de la válvula reguladora de aceite de distribución del árbol de levas (conjunto del perno del engranaje de distribución del árbol de levas de escape) ha sido golpeada o se ha caído, reemplácelo. (3) Utilice una llave de cubo hexagonal de 5 mm para instalar el conjunto de la válvula reguladora de aceite de distribución del árbol de levas (conjunto del perno del engranaje de distribución del árbol de levas de escape) con el perno. Torque: 19 N·m {194 kgf·cm, 14 ft·lbf} |
|
(b) Tipo B:
(1) Coloque de forma provisional el conjunto de la válvula reguladora de aceite de distribución del árbol de levas (conjunto del perno del engranaje de distribución del árbol de levas de escape) en el conjunto del engranaje de escape de distribución del árbol de levas.
AVISO:

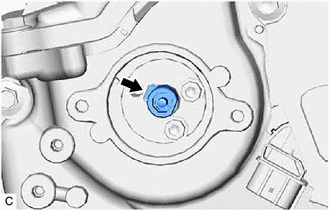

(2) Utilice una llave de cubo hexagonal de 5 mm para instalar el conjunto de la válvula reguladora de aceite de distribución del árbol de levas (conjunto del perno del engranaje de distribución del árbol de levas de escape) con el perno.
Torque:
19 N·m {194 kgf·cm, 14 ft·lbf}
(3) Tire del conjunto de la válvula reguladora de aceite de distribución del árbol de levas (conjunto del perno del engranaje de distribución del árbol de levas de escape) para confirmar que está seguramente instalado.
2. INSTALE EL CONJUNTO DEL SOLENOIDE DE CONTROL DE ACEITE DE DISTRIBUCIÓN DE LEVAS
Haga clic aquí
