Toyota Camry Manual de reparaciones XV70 (2017-2023): InstalaciÓn

INSTALACIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

Este procedimiento incluye la instalación de los pernos de cabeza pequeña. Consulte "Pernos de cabeza pequeña" de "Observaciones básicas acerca de las tareas de reparación" para identificar los pernos de cabeza pequeña.

Haga clic aquí

PROCEDIMIENTO

1. COLOQUE EL CONJUNTO DE LA VÁLVULA REGULADORA DE PRESIÓN DEL ACEITE

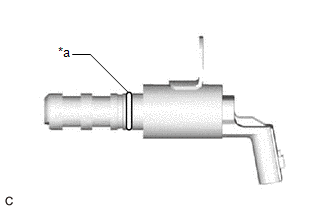

(a) Aplique una pequeña cantidad de aceite de motor a la junta tórica del conjunto de la válvula reguladora de presión del aceite.

*a

Junta tórica

(b) Utilice una llave de cubo de 8 mm para instalar el conjunto de la válvula reguladora de presión del aceite en el conjunto de la cubierta de la cadena de distribución con el perno.

Torque:

10 N·m {102 kgf·cm, 7 ft·lbf}

AVISO:

(c) Conecte el conector del conjunto de la válvula reguladora de presión del aceite.

2. COMPRUEBE SI HAY FUGAS DE ACEITE DEL MOTOR

Haga clic aquí

3. COLOQUE EL SELLO DEL FALDÓN DE LA ALETA DELANTERA DERECHA

Haga clic aquí
