INSTALACIÓN
PRECAUCIÓN / AVISO / OBSERVACIÓN
AVISO:
Este procedimiento incluye la instalación de los pernos de cabeza pequeña. Consulte "Pernos de cabeza pequeña" de "Observaciones básicas acerca de las tareas de reparación" para identificar los pernos de cabeza pequeña.
Haga clic aquí
PROCEDIMIENTO
1. INSTALE EL SELLO TRASERO DE ACEITE DE MOTOR
(a) Con un accesorio de altura ajustable y un sistema de plataforma elevadora, coloque el conjunto del motor en una superficie plana nivelada.
AVISO:
(b) Aplique grasa MP en el reborde del nuevo sello trasero de aceite de motor.
AVISO:
(c) Introduzca el sello de aceite trasero del motor con la SST y un martillo. SST: 09223-15030 SST: 09950-70010 09951-07150 Profundidad estándar: -0.9 a 1.1 mm (-0.0354 a 0.0433 pulg.) (desde el borde del subconjunto del bloque de cilindros y el conjunto del cárter de refuerzo) AVISO: No introduzca el sello trasero de aceite del motor de forma inclinada. |
|
2. INSTALE LA PLACA DEL SENSOR DE POSICIÓN DEL CIGÜEÑAL No. 1

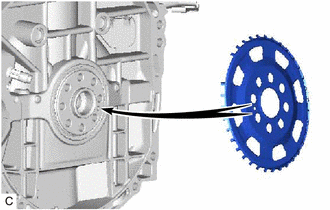

(a) Tipo A:
(1) Instale la placa del sensor de posición del cigüeñal No. 1. OBSERVACIÓN: Alinee el orificio del pasador de la placa del sensor de posición del cigüeñal No. 1 con el pasador del cigüeñal. |
|

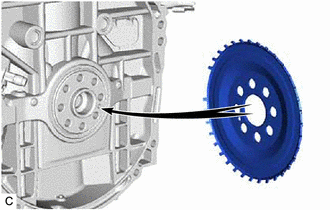

(b) Tipo B:
(1) Instale la placa del sensor de posición del cigüeñal No. 1. OBSERVACIÓN: Alinee el orificio del pasador de la placa del sensor de posición del cigüeñal No. 1 con el pasador del cigüeñal. |
|
3. INSTALE EL SUBCONJUNTO DE LA PLACA IMPULSORA Y LA RUEDA DENTADA

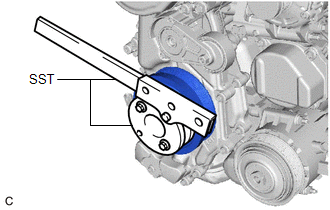

(a) Sujete el conjunto de la polea del cigüeñal con una SST. SST: 09213-54015 SST: 09330-00021 | |
(b) Limpie los 8 pernos y sus orificios.

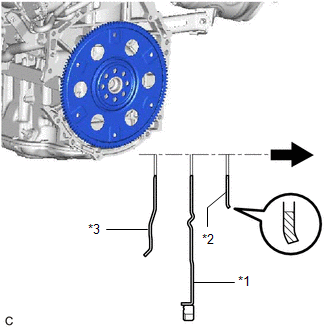

(c) Instale el subconjunto de la placa impulsora y de la corona dentada y el separador de la placa impulsora trasera en el cigüeñal.
*1 | Subconjunto de la Placa Impulsora y la Corona Dentada |
*2 | Separador Trasero de la Placa Impulsora |
*3 | Placa del sensor de posición del cigüeñal No. 1 |
Lado del transeje |
AVISO:
Ya que el separador trasero de la placa impulsora, la placa impulsora, el subconjunto de la corona dentada y la placa del sensor de posición del cigüeñal n° 1 no son reversibles, instálelos de modo que queden orientados en la dirección que se muestra en la ilustración.

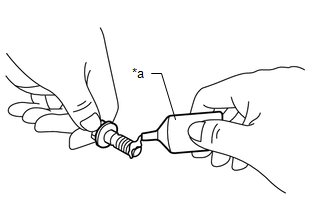

(d) Aplique adhesivo a las 2 o 3 roscas en el extremo de cada uno de los 8 pernos. Adhesivo: Adhesivo original Toyota 1324, Three Bond 1324 o equivalente |
|

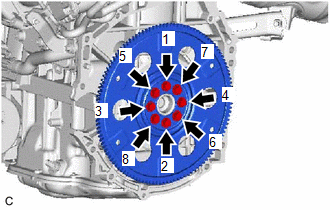

(e) Coloque y apriete de manera uniforme los 8 pernos en varias etapas según la secuencia indicada en la ilustración. Torque: 150 N·m {1530 kgf·cm, 111 ft·lbf} AVISO: No ponga en marcha el motor durante al menos 1 hora después de instalar la placa impulsora y el subconjunto de la corona dentada. |
|
4. COLOQUE EL CONJUNTO DEL TRANSEJE AUTOMÁTICO
