INSTALACIÓN
PROCEDIMIENTO
1. INSTALE LA JUNTA DEL SERVOFRENO
(a) Instale una nueva junta en el conjunto del servofreno.
2. INSTALE EL CONJUNTO DEL SERVOFRENO
(a) Instale provisionalmente el conjunto del servofreno en la carrocería del vehículo.
AVISO:
No aplique demasiada fuerza en los latiguillos del freno.
(b) Instale provisionalmente la contratuerca y la horquilla de la varilla de empuje del cilindro maestro del freno en el conjunto del servofreno.
AVISO:
Apriete completamente la contratuerca cuando ajuste la altura del pedal del freno.
(c) Coloque las 4 tuercas para fijar el conjunto del servofreno.
Torque:
12.8 N·m {131 kgf·cm, 9 ft·lbf}
(d) Conecte el conector al conjunto del interruptor de advertencia de vacío.
3. COLOQUE EL PASADOR DE LA VARILLA DE EMPUJE
Haga clic aquí
4. CONECTE LA UNIÓN A LA MANGUERA DE LA VÁLVULA DE RETENCIÓN
(a) Conecte la manguera de la unión a la válvula de retención al conjunto del servofreno y deslice el clip para fijarla.
5. COLOQUE EL SUBCONJUNTO DE LA ABRAZADERA DE LA BATERÍA

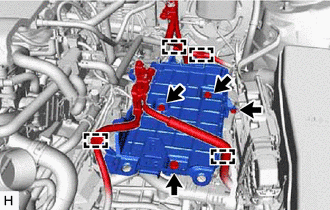

(a) Para A25A-FKS:
(1) Instale el subconjunto de la abrazadera de la batería con los 3 pernos y la tuerca. Torque: Perno : 18.5 N·m {189 kgf·cm, 14 ft·lbf} Tuerca : 8.0 N·m {82 kgf·cm, 71 in·lbf} | |
(2) Enganche las 4 abrazaderas al subconjunto de la abrazadera de la batería.

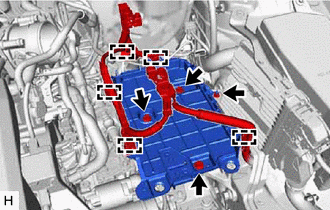

(b) Para 2GR-FKS:
(1) Instale el subconjunto de la abrazadera de la batería con los 3 pernos y la tuerca. Torque: Perno : 18.5 N·m {189 kgf·cm, 14 ft·lbf} Tuerca : 8.0 N·m {82 kgf·cm, 71 in·lbf} | |
(2) Enganche las 5 abrazaderas al subconjunto de la abrazadera de la batería.
6. INSTALE EL CONJUNTO DEL DEPURADOR DE AIRE CON LA MANGUERA DEL DEPURADOR DE AIRE (para A25A-FKS)
Haga clic aquí
7. INSTALE EL SUBCONJUNTO DE LA CUBIERTA DEL MOTOR N° 1 (para A25A-FKS)
Haga clic aquí
8. INSTALE EL CONJUNTO DEL DEPURADOR DE AIRE CON LA MANGUERA DEL DEPURADOR DE AIRE (para 2GR-FKS)
Haga clic aquí
9. INSTALE EL SUBCONJUNTO DEL REFUERZO CENTRAL SUPERIOR DE LA SUSPENSIÓN DELANTERA
Haga clic aquí
10. INSTALE EL SUBCONJUNTO DE LA REJILLA DE VENTILACIÓN DEL PANEL SUPERIOR DEL CUBRETABLEROS
Haga clic aquí
11. INSTALE EL SUBCONJUNTO DE LA CUBIERTA INFERIOR DEL PANEL DE INSTRUMENTOS NO. 1
Haga clic aquí
12. INSTALE EL SUBCONJUNTO DEL CILINDRO MAESTRO DEL FRENO
Haga clic aquí.
13. INSPECCIONE Y AJUSTE EL PEDAL DE FRENO
Haga clic aquí
