INSTALACIÓN
PRECAUCIÓN / AVISO / OBSERVACIÓN
AVISO:
Este procedimiento incluye la instalación de los pernos de cabeza pequeña. Consulte "Pernos de cabeza pequeña" de "Observaciones básicas acerca de las tareas de reparación" para identificar los pernos de cabeza pequeña.
Haga clic aquí .gif)
PROCEDIMIENTO
1. INSTALE EL CONJUNTO DEL GENERADOR

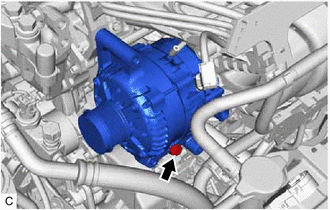

| (a) Coloque el conjunto del generador con el perno de forma provisional. |
|
(b) Instale los 2 espárragos prisioneros con una llave de cubo E8 "TORX".
Torque:
9.8 N·m {100 kgf·cm, 87 in·lbf}
(c) Instale el conjunto del generador con el perno y las 2 tuercas.
Torque:
25 N·m {255 kgf·cm, 18 ft·lbf}
(d) Instale el soporte de la abrazadera del mazo de cables en el conjunto del generador con el perno.
Torque:
10 N·m {102 kgf·cm, 7 ft·lbf}
(e) Conecte el mazo de cables al terminal B con la tuerca.
Torque:
9.8 N·m {100 kgf·cm, 87 in·lbf}
(f) Cierre la tapa del terminal.
(g) Conecte el conector del conjunto del generador.
2. INSTALE LA CORREA TRAPEZOIDAL RANURADA
Haga clic aquí
3. INSTALE EL CONJUNTO DEL SENSOR DE VACÍO E.F.I. (SENSOR DE PRESIÓN ABSOLUTA DEL COLECTOR)
Haga clic aquí
4. INSTALE EL CONJUNTO DEL DEPURADOR DE AIRE DE ENTRADA
Haga clic aquí
5. INSTALE EL SELLO DEL CONDUCTO DE ADMISIÓN DE AIRE FRÍO
Haga clic aquí
6. CONECTE EL CABLE AL TERMINAL NEGATIVO DE LA BATERÍA
Haga clic aquí
