INSTALACIÓN
PROCEDIMIENTO
1. INSTALE EL CASQUILLO DE LA BARRA ESTABILIZADORA DELANTERA NO. 1 (para el lado izquierdo)
(a) Instale el casquillo de la barra estabilizadora delantera No. 1 en la barra estabilizadora como indica la ilustración.
*a | Muesca |
*b | Anillo de tope |
![]() |
Parte delantera del vehículo |
![]() |
Fuera del vehículo |
AVISO:
2. INSTALE EL CASQUILLO DE LA BARRA ESTABILIZADORA DELANTERA NO. 1 (para el lado derecho)
OBSERVACIÓN:
Siga el mismo procedimiento que para el lado izquierdo.

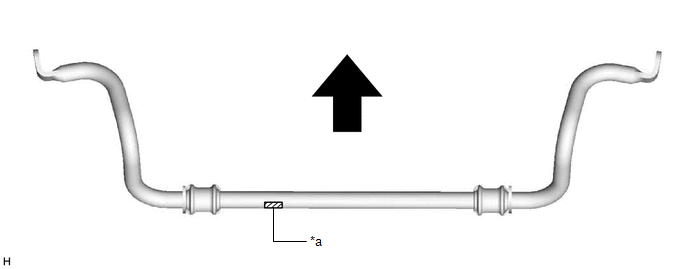

3. INSTALE LA BARRA ESTABILIZADORA DELANTERA
(a) Instale la barra estabilizadora delantera con los 2 casquillos de la barra estabilizadora en el conjunto del bastidor delantero.
AVISO:
Asegúrese de que la marca de identificación está situada tal y como se muestra en la ilustración.
*a | Marca de identificación |
- | - |
![]() |
Parte delantera del vehículo |
- | - |

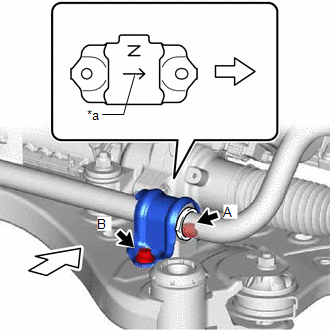

4. INSTALE EL SOPORTE IZQUIERDO DEL ESTABILIZADOR DELANTERO NO. 1
(a) Instale el soporte izquierdo del estabilizador delantero No. 1 en el conjunto del bastidor delantero con los 2 pernos.
Torque:
44 N·m {449 kgf·cm, 32 ft·lbf}
AVISO:
*a | Flecha |
![]() |
Parte delantera del vehículo |

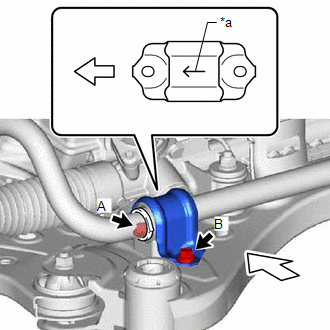

5. INSTALE EL SOPORTE DERECHO DEL ESTABILIZADOR DELANTERO N° 1 (para A25A-FKS)
(a) Instale el soporte del estabilizador delantero derecho No. 1 en el conjunto del bastidor delantero con los 2 pernos.
Torque:
44 N·m {449 kgf·cm, 32 ft·lbf}
AVISO:
*a | Flecha |
![]() |
Parte delantera del vehículo |
6. INSTALE EL SOPORTE DERECHO DEL ESTABILIZADOR DELANTERO N° 1 (para 2GR-FKS)
OBSERVACIÓN:
Siga el mismo procedimiento que en el lado izquierdo.
7. INSTALE EL CONJUNTO IZQUIERDO DEL ESTABILIZADOR DELANTERO
(a) Coloque el conjunto izquierdo del estabilizador delantero en la barra estabilizadora delantera con la tuerca.
Torque:
74 N·m {755 kgf·cm, 55 ft·lbf}
AVISO:
Tenga cuidado de no dañar la funda de la junta esférica.
OBSERVACIÓN:
Si la junta esférica gira conjuntamente con la tuerca, utilice una llave de cubo hexagonal de 6 mm para sujetar el espárrago prisionero.
8. INSTALE EL CONJUNTO DERECHO DEL ESTABILIZADOR DELANTERO
OBSERVACIÓN:
Siga el mismo procedimiento que para el lado izquierdo.
9. COLOQUE EL CONJUNTO DEL MOTOR CON EL TRANSEJE
Para A25A-FKS: haga clic aquí
Para 2GR-FKS: haga clic aquí
