Toyota Camry Manual de reparaciones XV70 (2017-2023): InstalaciÓn

INSTALACIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

PROCEDIMIENTO

1. INSTALE EL CONJUNTO DEL SOPORTE DE LA SUSPENSIÓN TRASERA

(a) Fije el conjunto del soporte de la suspensión trasera en un torno de banco con placas de aluminio.

AVISO:

No apriete el torno de banco excesivamente.

(b) Instale el conjunto del soporte de la suspensión trasera en el conjunto del amortiguador trasero.

(c) Aplique unas gotas de adhesivo en las roscas de un nuevo soporte trasero a la tuerca del amortiguador trasero.

Adhesivo:

Adhesivo original Toyota 1324, Three Bond 1324 o equivalente

AVISO:

Aplique adhesivo a la tuerca solo si no se suministra como una pieza prerrecubierta.

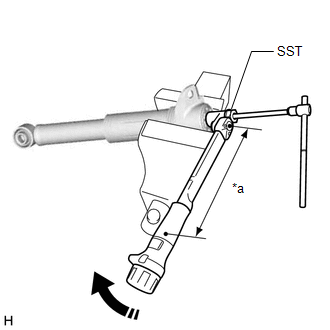

(d) Con la SST y una llave de cubo hexagonal de 6 mm, sujete el vástago del amortiguador trasero y apriete el soporte trasero de la tuerca del amortiguador trasero.

SST: 09729-97202

Torque:

Par de apriete especificado :

25 N·m {255 kgf·cm, 18 ft·lbf}

AVISO:

Inserte firmemente la llave de cubo hexagonal de 6 mm en el vástago del amortiguador trasero para evitar que se produzcan daños en el conjunto del amortiguador trasero cuando apriete la tuerca de unión entre el soporte trasero y el amortiguador trasero.

OBSERVACIÓN:

  • Calcule el valor del par de apriete cuando se cambia de punto de apoyo de la llave dinamométrica.

    Haga clic aquí

  • Cuando se utiliza la SST (longitud del punto de apoyo de 40 mm [1.57 in.]) + la llave dinamométrica (longitud del punto de apoyo de 180 mm [7.09 in]):

    20 N*m (204 kgf*cm, 15 lbf*pi.)

*a

Longitud del punto de apoyo de la llave dinamométrica

2. INSTALE LA TAPA DEL AMORTIGUADOR TRASERO

(a) Instale la tapa del amortiguador trasero en el conjunto del amortiguador trasero.

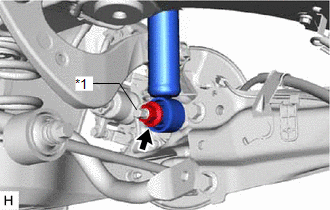

3. INSTALE PROVISIONALMENTE EL CONJUNTO DEL AMORTIGUADOR TRASERO

(a) Instale provisionalmente el conjunto del amortiguador trasero en el subconjunto del soporte del eje trasero con la tuerca y la arandela plana.

AVISO:

Mientras gira la tuerca, sujete el pasador del soporte del eje trasero.

*1

Pasador del soporte del eje trasero

4. ESTABILICE LA SUSPENSIÓN

(a) Con un gato y un taco de madera, aplique carga a la suspensión de modo que el conjunto del brazo de la suspensión trasera No. 2 se posicione tal como se muestra en la ilustración.

Longitud estándar (A):

para 2WD

13 mm (0.512 pulg.)

para AWD

2 mm (0.0787 pulg.)

ADVERTENCIA:

No eleve demasiado el conjunto del brazo de la suspensión trasera No. 2 ya que el vehículo podría caerse.

AVISO:

*a

Taco de madera

*b

Gato

Punto de colocación del taco de madera

5. INSTALE EL CONJUNTO DEL BRAZO DE CONTROL SUPERIOR TRASERO

(a) Instale el conjunto del brazo de control superior trasero en el subconjunto del soporte del eje trasero con el perno y la tuerca.

Torque:

73 N·m {744 kgf·cm, 54 ft·lbf}

AVISO:

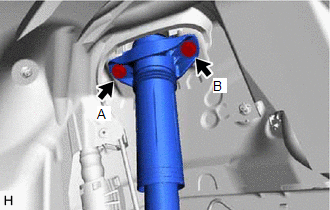

6. CONECTE EL CONJUNTO DEL AMORTIGUADOR TRASERO

(a) Conecte el conjunto del amortiguador trasero al vehículo con los 2 pernos.

Torque:

55 N·m {561 kgf·cm, 41 ft·lbf}

AVISO:

Apriete provisionalmente el perno (A), y a continuación, apriete completamente los 2 pernos en el orden de (B) y (A).

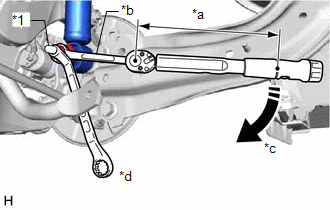

7. INSTALE EL CONJUNTO DEL AMORTIGUADOR TRASERO

(a) Con una llave de contratuerca de junta esférica apriete por completo el conjunto del amortiguador trasero con la tuerca.

Torque:

Par de apriete especificado :

125 N·m {1275 kgf·cm, 92 ft·lbf}

AVISO:

Mientras gira la tuerca sujete el pasador del soporte del eje trasero.

OBSERVACIÓN:

  • Calcule el valor del par de apriete cuando se cambia de punto de apoyo de la llave dinamométrica.

    Haga clic aquí

  • Cuando utilice una llave de contratuerca de junta esférica (longitud de punto de apoyo de 149.75 mm [5.90 pulg.]) + llave dinamométrica (longitud de punto de apoyo de 400 mm [1.31 pi.]):

    91 N*m (928 kgf*cm, 67 lbf*pi.)

*1

Pasador del soporte del eje trasero

*a

Longitud del punto de apoyo de la llave dinamométrica

*b

Llave de contratuerca de la junta esférica

*c

Girar

*d

Sujetar

8. INSTALE EL CONJUNTO DEL ESTABILIZADOR TRASERO

para 2WD: Haga clic aquí

para AWD: Haga clic aquí

9. INSTALE LA CUBIERTA INFERIOR DEL PISO N° 2 (para 2WD)

(a) para el lado izquierdo:

Haga clic aquí

10. INSTALE LA CUBIERTA INFERIOR DEL PISO NO. 1 (para 2WD)

(a) para el lado derecho:

Haga clic aquí

11. COLOQUE LA RUEDA TRASERA

Haga clic aquí

12. INSPECCIONE Y AJUSTE LA ALINEACIÓN DE LAS RUEDAS TRASERAS

Haga clic aquí

13. REALICE LA INICIALIZACIÓN

Sistema de monitoreo de asistencia al estacionamiento

Para la inicialización

Para la calibración

Sistema de supervisión de vista panorámica

Para la inicialización

para la calibración
