INSTALACIÓN
PROCEDIMIENTO
1. INSTALE EL CASQUILLO DEL ESTABILIZADOR TRASERO
(a) Instale los 2 casquillos del estabilizador trasero en la barra estabilizadora trasera.
AVISO:
Asegúrese de instalar los casquillos del estabilizador trasero de manera que cada muesca esté colocada hacia la parte delantera del vehículo.

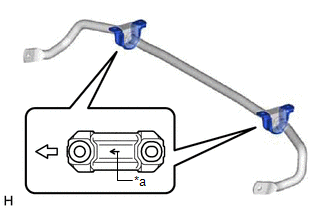

2. INSTALE EL SOPORTE DE LA BARRA ESTABILIZADORA TRASERA NO. 1
(a) Instale los 2 soportes de la barra estabilizadora trasera No. 1 en los 2 casquillos del estabilizador trasero.
AVISO:
Asegúrese de colocar los soportes de la barra estabilizadora trasera No. 1 de modo que cada marca de flecha apunte a la parte delantera del vehículo.
*a | Marca de flecha |
Parte delantera del vehículo |

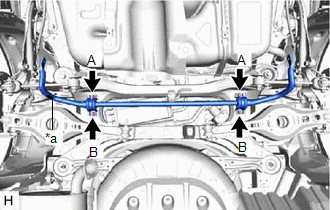

3. INSTALE LA BARRA ESTABILIZADORA TRASERA
(a) Instale la barra estabilizadora trasera, los 2 soportes de la barra estabilizadora trasera No. 1 y los 2 casquillos del estabilizador trasero en el subconjunto del elemento de la suspensión trasera con los 4 pernos. Torque: 78 N·m {795 kgf·cm, 58 ft·lbf} AVISO:
|
|
4. ESTABILICE LA SUSPENSIÓN
Haga clic aquí

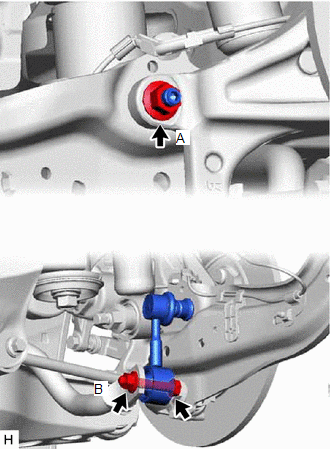

5. INSTALE EL CONJUNTO IZQUIERDO DEL ESTABILIZADOR TRASERO
(a) Instale el conjunto izquierdo del estabilizador trasero con la tuerca (A). Torque: 75 N·m {765 kgf·cm, 55 ft·lbf} OBSERVACIÓN: Si la junta esférica gira conjuntamente con la tuerca, utilice una llave de cubo hexagonal de 6 mm para sujetar el espárrago prisionero. |
|
(b) Instale el conjunto del estabilizador trasero izquierdo con el perno y la tuerca (B).
Torque:
75 N·m {765 kgf·cm, 55 ft·lbf}
6. INSTALE EL CONJUNTO DERECHO DEL ESTABILIZADOR TRASERO
OBSERVACIÓN:
Siga el mismo procedimiento que para el lado izquierdo.
7. INSTALE EL CONJUNTO DEL TUBO DE ESCAPE DE LA PARTE CENTRAL
Para A25A-FKS: haga clic aquí
Para 2GR-FKS: haga clic aquí

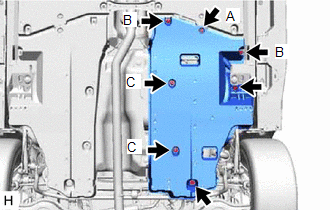

8. INSTALE LA CUBIERTA INFERIOR DEL PISO NO. 1
(a) Instale la cubierta inferior del piso n° 1 con los 2 ojales y los 2 clips (B), (C). |
|
(b) Instale los 2 pernos y el clip (A).
Torque:
Perno :
7.5 N·m {76 kgf·cm, 66 in·lbf}

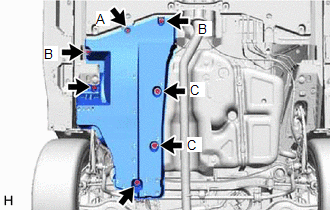

9. INSTALE LA CUBIERTA INFERIOR DEL PISO NO. 2
(a) Instale la cubierta inferior del piso No. 2 con los 2 ojales (B) y los 2 clips (C). |
|
(b) Instale los 2 pernos y el clip (A).
Torque:
Perno :
7.5 N·m {76 kgf·cm, 66 in·lbf}
10. COLOQUE LA RUEDA TRASERA
Haga clic aquí
11. REVISE SI HAY FUGAS DE GASES DE ESCAPE
Para A25A-FKS: haga clic aquí
Para 2GR-FKS: haga clic aquí
